1564ЛП11 микросхема полупроводниковая:

1564ЛП11 - это цифровая микросхема 1564-ой серии, являются транзисторной логикой с функционалом 6-ть повторителей с раздельными элементами управления входами по 2-ум и 4-ем повторителям и с 3-мя состояниями на выходе и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации с минус 60 по плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК 0.347.479-18ТУ, АЕЯ Р.4312 00.424-18ТУ

краткие основные характеристики:
Разброс напряжений потребления от 2V до 6V.
Предельнодопустимое напряжение потребления до 7V.
Разброс рабочих температур от минус 60 до плюс 125oC.
Продолжительность промедления распределения сигнала менее 27ns если Ucс=6V, C L=50pF, Т=25oC.
Вольтаж на выходе низшего значения <=0.26V если Ucс=6V, Iо=7.8mA, T=25 oC.
Вольтаж на выходе высшего значения >=5.48V если Ucс=6V, Iо=7.8mA, T=25 oC.
Предельнодопустимое знач. входного и выходного напряжений от -0.5V до (Ucс+0.5)V.
Устойчивость к влиянию спец-факторов по группам исполнения: 7 И1- 3 Ус, 7 И6- 2 Ус, 7 И7- 5 Ус, 7 С1- 1 Ус, 7 С4- 5 Ус, 7 К1- 1 К, 7 К4- 1 К для разброса напряжения потребления от 2V до 6V.
7 И1- 3 Ус, 7 И6- 2х 5Ус, 7 И7- 5 Ус, 7С1- 4Ус, 7 С4- 5 Ус, 7 К1- 1 К, 7 К4- 1 К для разброса напряжения потребления от 3V до 6V.

Ссылки на технические материалы

ссылки на 1564ЛП11 дополнительный материал:
карта	фото	условное графическое обозначение
значение выводов	характеристики	таблица истинности
эксплуатация	производитель

Знак завода изготовителя

Расположения выводов схематическое

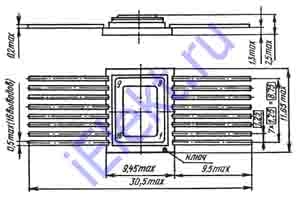

Корпус типа 402.16-33, масса меньше 1,5 г.

Условное графическое обозначение

Таблица истинности

Микросхема интегральная значение выводов

таблица 1564ЛП11 значения выводов:
Номер контакта	Обозначение	Назначение	Номер контакта	Обозначение	Назначение
1	1EZ	Вход управления	9	1Q3	Выход
2	1D0	Вход	10	1D3	Вход
3	1Q0	Выход	11	2Q0	Выход
4	1D1	Вход	12	2D0	Вход
5	1Q1	Выход	13	2Q1	Выход
6	1D2	Вход	14	2D1	Вход
7	1Q2	Выход	15	2EZ	Вход управления
8	0V	Общий	16	Vcc	Питание

Основные электрические характеристики при t=25+-10 градусов Цельсия

таблица основных 1564ЛП11 электро параметров:
Наименование характеристики, единица замера, режим замера	Обозначение буквами	Норма		Температура среды,oC
Наименование характеристики, единица замера, режим замера	Обозначение буквами	больше	меньше	Температура среды,oC
Наибольшее выходное напряжение низшего значения, V, если: Uсс=2,0V, Uiл=0,3V, Iо=20uA Uсс=4,5V, Uiл=0,9V, Iо=20uA Uсс=6,0V, Uiл=1,2V, Iо=20uA	U OL max	-	0,1 0,1 0,1	25+-10 -60 125
Uсс=4,5V, Uiл=0,9V, Iо= 6,0mA		-	0,26 0,4 0,4	25+-10 -60 125
Uсс=6,0V, Uiл=1,2V, Iо= 7,8mA		-	0,26 0,4 0,4	25+-10 -60 125
Наименьшее выходное напряжение 1564ЛП11 высшего значения, V, если: Uсс=2,0V, Uiл=0,3V, Uiн=1,5V, Iо=20uA Uсс=4,5V, Uiл=0,9V, Uiн=3,15V, Iо=20uA Uсс=6,0V, Uiл=1,2V, Uiн=4,2V, Iо=20uA	U OH min	1,9 4,4 5,9	-	25+-10 -60 125
Uсс=4,5V, Uiл=0,9V, Uiн=3,15V, Iо= 6,0mA		3,98 3,7 3,7	-	25+-10 -60 125
Uсс=6,0V, Uiл=1,2V, Uiн=4,2V, Iо= 7,8mA		5,48 5,2 5,2	- - -	25+-10 -60 125
Ток на выходе низшего значения, uA, если: Ucс = 6,0V, Uiн = Ucс, Uiл =0V	I IL	- - -	/-0,1/ /-0,1/ /-1,0/	-60 25+-10 125
Ток на выходе высшего значения, uA, если: Ucс = 6,0V, Uiн = Ucс, Uiл =0V	I IH	- - -	0,1 0,1 1,0	-60 25+-10 125
Ток потребления , uA, если: Ucс = 6,0V, Uiн = Ucс, Uiл =0V	Icc	- - -	8,0 160 160	25+-10 -60 125
Выходной ток 1564ЛП11 в состоянии /Выключено/, uA, если: Ucс = 6,0V, Uiн = Ucс, Uiл =0V	I OZ	- - -	0,5 10,0 10,0	25+-10 -60 125
Динамический ток потребления, mA, если: Ucс = 6,0V, f = 1,0MHz	I OCC	-	1,0	25+-10
Продолжительность промедления распределения сигнала при включении (выключении), ns, если Ucс=2,0V, CL =50pF	t PHL t PLH	-	105 150 150	25+-10 -60 125
Ucс=4,5V, CL =50pF		-	34 47 47	25+-10 -60 125
Ucс=6,0V, CL =50pF		-	27 37 37	25+-10 -60 125
Ucс=2,0V, CL =150pF		-	135 205 205	25+-10 -60 125
Ucс=4,5V, CL =150pF		-	41 59 59	25+-10 -60 125
Ucс=6,0V, CL =150pF		-	34 47 47	25+-10 -60 125
если: Ucс=2,0V, CL =50pF, R = 1kOm	tрZн, tрZL	-	172 250 250	25+-10 -60 125
Ucс=4,5V, CL =50pF, R = 1kOm		-	54 75 75	25+-10 -60 125
Ucс=6,0V, CL =50pF, R = 1kOm		-	49 68 68	25+-10 -60 125
Ucс=2,0V, CL =150pF, R = 1kOm		-	187 280 280	25+-10 -60 125
Ucс=4,5V, CL =150pF, R = 1kOm		-	65 90 90	25+-10 -60 125
Ucс=6,0V, CL =150pF, R = 1kOm		-	59 82 82	25+-10 -60 125
1564ЛП11 если: Ucс=2,0V, CL =50pF, RL = 1kOm	tрнZ, tрLZ	-	117 220 220	25+-10 -60 125
Ucс=4,5V, CL =50pF, RL = 1kOm		-	49 68 68	25+-10 -60 125
Ucс=6,0V, CL =50pF, RL = 1kOm		-	44 60 60	25+-10 -60 125
Входная емкость, pF, если Uсс = 0V	Сi	-	10	25+-10

tрнL, tрLн - время промедления распределения сигнала при включении и выключении, ns;
tрzн, tрzL - время промедления распределения сигнала при переходе из третьего состояния в состояние высокого и низшего значения;
tрнz, tрLz - время промедления распределения сигнала при переходе из состояния высокого и низшего значения в третье состояние
основные электрические параметры
