1564ТМ7 микросхема полупроводниковая:

1564ТМ7 - это цифровая микросхема 1564-ой серии, являются транзисторной логикой с функционалом четырехразрядная защелка и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации с минус 60 по плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК 0.347.479-15ТУ, АЕЯ Р.4312 00.424-15ТУ

краткие основные характеристики:
Разброс напряжений потребления от 2V до 6V.
Предельнодопустимое напряжение потребления до 7V.
Разброс рабочих температур от минус 60 до плюс 125oC.
Продолжительность промедления распределения сигнала менее 35ns если Ucс=6V, C L=50pF, Т=25oC.
Вольтаж на выходе низшего значения <=0.26V если Ucс=6V, Iо=7.8mA, T=25 oC.
Вольтаж на выходе высшего значения >=5.48V если Ucс=6V, Iо=7.8mA, T=25 oC.
Предельнодопустимое знач. входного и выходного напряжений от -0.5V до (Ucс+0.5)V.
Устойчивость к влиянию спец-факторов по группам исполнения: 7 И1- 3 Ус, 7 И6- 2 Ус, 7 И7- 5 Ус, 7 С1- 1 Ус, 7 С4- 5 Ус, 7 К1- 1 К, 7 К4- 1 К для разброса напряжения потребления от 2V до 6V.
7 И1- 3 Ус, 7 И6- 2х 5Ус, 7 И7- 5 Ус, 7С1- 4Ус, 7 С4- 5 Ус, 7 К1- 1 К, 7 К4- 1 К для разброса напряжения потребления от 3V до 6V.

Ссылки на технические материалы

ссылки на 1564ТМ7 дополнительный материал:
карта	фото	условное графическое обозначение
значение выводов	характеристики	таблица истинности
эксплуатация	производитель

Знак завода изготовителя

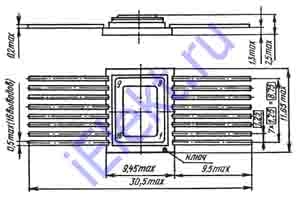

Расположения выводов схематическое

Корпус типа 402.16-33, масса меньше 1,5 г.

Условное графическое обозначение

Таблица истинности

Микросхема интегральная значение выводов

таблица 1564ТМ7 значения выводов:
Номер контакта	Обозначение контакта	Обозначение контакта (согласно электро схемы)	Назначение	Номер контакта	Обозначение контакта	Обозначение контакта (согласно электро схемы)	Назначение
1	1Q1 (инв)	1QN1	Инверсный выход 1-го триггера 1-ой группы	9	2Q2	2Q2	Выход 2-го триггера 2-ой группы
2	1D1	1D1	Вход 1-го триггера 1-ой группы	10	2Q1	2Q1	Выход 1-го триггера 2-ой группы
3	1D2	1D2	Вход 2-го триггера 1-ой группы	11	2Q1 (инв)	2QN1	Инверсный выход 1-го триггера 2-ой группы
4	2CLK	2CLK	Управление 2-ой группой триггеров	12	0V	0V	Общий
5	Vcc	Vcc	Питание	13	1CLK	1CLK	Управление 1-ой группой триггеров
6	2D1	2D1	Вход 1-го триггера 2-ой группы	14	1Q2 (инв)	1QN2	Инверсный выход 2-го триггера 1-ой группы
7	2D2	2D2	Вход 2-го триггера 2-ой группы	15	1Q2	1Q2	Выход 2-го триггера 1-ой группы
8	2Q2 (инв)	2QN2	Инверсный выход 2-го триггера 2-ой группы	16	1Q1	1Q1	Выход 1-го триггера 1-ой группы

Основные электрические характеристики при t=25+-10 градусов Цельсия

таблица основных 1564ТМ7 электро параметров:
Наименование характеристики, единица замера, режим замера	Обозначение буквами	Норма		Температура среды,oC
Наименование характеристики, единица замера, режим замера	Обозначение буквами	больше	меньше	Температура среды,oC
Наибольшее выходное напряжение низшего значения, V, если: Uсс=2,0V, Uiл=0,3V, Uiн=1,5V, Iо=20uA Uсс=4,5V, Uiл=0,9V, Uiн=3,15V, Iо=20uA Uсс=6,0V, Uiл=1,2V, Uiн=4,2V, Iо=20uA	U OL max	-	0,1 0,1 0,1	25+-10 -60 125
Uсс=4,5V, Uiл=0,9V, Uiн=3,15V, Iо= 6,0mA		-	0,26 0,4 0,4	25+-10 -60 125
Uсс=6,0V, Uiл=1,2V, Uiн=4,2V, Iо= 7,8mA		-	0,26 0,4 0,4	25+-10 -60 125
Наименьшее выходное напряжение 1564ТМ7 высшего значения, V, если: Uсс=2,0V, Uiл=0,3V, Uiн=1,5V, Iо=20uA Uсс=4,5V, Uiл=0,9V, Uiн=3,15V, Iо=20uA Uсс=6,0V, Uiл=1,2V, Uiн=4,2V, Iо=20uA	U OH min	1,9 4,4 5,9	-	25+-10 -60 125
Uсс=4,5V, Uiл=0,9V, Uiн=3,15V, Iо= 6,0mA		3,98 3,7 3,7	-	25+-10 -60 125
Uсс=6,0V, Uiл=1,2V, Uiн=4,2V, Iо= 7,8mA		5,48 5,2 5,2	- - -	25+-10 -60 125
Ток на выходе низшего значения, uA, если: Ucс = 6,0V, Uiн = Ucс, Uiл =0V	I IL	- - -	/-0,1/ /-0,1/ /-1,0/	-60 25+-10 125
Ток на выходе высшего значения, uA, если: Ucс = 6,0V, Uiн = Ucс, Uiл =0V	I IH	- - -	0,1 0,1 1,0	-60 25+-10 125
Ток потребления , uA, если: Ucс = 6,0V, Uiн = Ucс, Uiл =0V	Icc	- - -	3,0 70 70	25+-10 -60 125
Динамический ток потребления, mA, если: Ucс = 6,0V, f = 1,0MHz, Uiн = Ucс, Uiл =0V	I OCC	-	1,0	25+-10
Продолжительность промедления распределения сигнала 1564ТМ7 при включении (выключении), ns, если Ucс=2,0V, CL =50pF	t PHL1, t PLH1	-	175	25+-10
	t PHL2, t PLH2	-	154
	t PHL3, t PLH3	-	203
	t PHL4, t PLH4	-	175
	t PHL1, t PLH1	-	245	-60 125
	t PHL2, t PLH2	-	215
	t PHL3, t PLH3	-	284
	t PHL4, t PLH4	-	245
Ucс=4,5V, CL =50pF	t PHL1, t PLH1	-	35	25+-10
	t PHL2, t PLH2	-	31
	t PHL3, t PLH3	-	41
	t PHL4, t PLH4	-	35
	t PHL1, t PLH1	-	50	-60 125
	t PHL2, t PLH2	-	43
	t PHL3, t PLH3	-	58
	t PHL4, t PLH4	-	50
Ucс=6,0V, CL =50pF	t PHL1, t PLH1	-	34	25+-10
	t PHL2, t PLH2	-	27
	t PHL3, t PLH3	-	35
	t PHL4, t PLH4	-	31
	t PHL1, t PLH1	-	42	-60 125
	t PHL2, t PLH2	-	38
	t PHL3, t PLH3	-	50
	t PHL4, t PLH4	-	43
Входная емкость, pF, если Uсс = 0V	Сi	-	15,0 входы 4, 13	25+-10
Входная емкость, pF, если Uсс = 0V	Сi	-	10,0 входы 2, 3, 6, 7	25+-10

tрнL1, tрLн1 - от входа данных D к выходу Q
tрнL2, tрLн2 - от входа данных D к выходу Q
tрнL3, tрLн3 - от входа разрешения CLK к выходу Q
tрнL4, tрLн4 - от входа разрешения CLK к выходу Q
основные электрические параметры
