Информация1802ВР7 2001 микросхема интегральная полупроводниковая
 увеличить... |
|
||||||||||||
1802ВР7 микросхемы полупроводниковой:
1802ВР7 - это интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом схема быстродействующего умножителя на восемь разрядов. Микросхемы выполненны в керамическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям 0.347.253ТУ и 0.347.253-15ТУ.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | графическое обозначение |
| эксплуатация | ||
Знак завода изготовителя
Схема расположения контактов микросхемы
Условное графическое обозначение
Таблица назначения контактов микросхемы
|
Номер конт. |
Функциональное назначение контактов | Номер конт. | Функциональное назначение контактов |
| 1 | Вх множителя, разряд 7 (DY7) | 22 | Вх множимого, разряд 0 (DX0) |
| 2 | Вх управления записью в регистр произведения (STB) | 23 | Вх множимого, разряд 1 (DX1) |
| 3 | Вх записи в регистр произведения (CLKR) | 24 | Вх множимого, разряд 2 (DX2) |
| 4 | Вх управления буфером произведения (EDР) | 25 | Вх множимого, разряд 3 (DX3) |
| 5 | Вых произведения, разряд 15 (DР15) | 26 | Вх множимого, разряд 4 (DX4) |
| 6 | Вых произведения, разряд 14 (DР14) | 27 | Вх множимого, разряд 5 (DX5) |
| 7 | Вых произведения, разряд 13 (DР13) | 28 | Вх множимого, разряд 6 (DX6) |
| 8 | Вых произведения, разряд 12 (DР12) | 29 | Вх множимого, разряд 7 (DX7) |
| 9 | Вых произведения, разряд 11 (DР11) | 30 | Вх записи 1802ВР7 в регистр множимого (CLKX) |
| 10 | Вых произведения, разряд 10 (DР10) | 31 | Вх знака старшего (X7) разряда множимого (NBX) |
| 11 | Общий (GND) | 32 | Питание (Ucc) |
| 12 | Вых произведения, разряд 9 (DР9) | 33 | Вх округления (RND) |
| 13 | Вых произведения, разряд 8 (DР8) | 34 | Вх знака старшего (Y7) разряда множителя (HBY) |
| 14 | Вых произведения, разряд 7 (DР7) | 35 | Вх запись в регистр множителя (CLKY) |
| 15 | Вых произведения, разряд 6 (DР6) | 36 | Вх множителя, разряд 0 (DY0) |
| 16 | Вых произведения, разряд 5 (DР5) | 37 | Вх множителя, разряд 1 (DY1) |
| 17 | Вых произведения, разряд 4 (DР4) | 38 | Вх множителя, разряд 2 (DY2) |
| 18 | Вых произведения, разряд 3 (DР3) | 39 | Вх множителя, разряд 3 (DY3) |
| 19 | Вых произведения, разряд 2 (DР2) | 40 | Вх множителя, разряд 4 (DY4) |
| 20 | Вых произведения, разряд 1 (DР1) | 41 | Вх множителя, разряд 5 (DY5) |
| 21 | Вых произведения, разряд 0 (DР0) | 42 | Вх множителя, разряд 6 (DY6) |

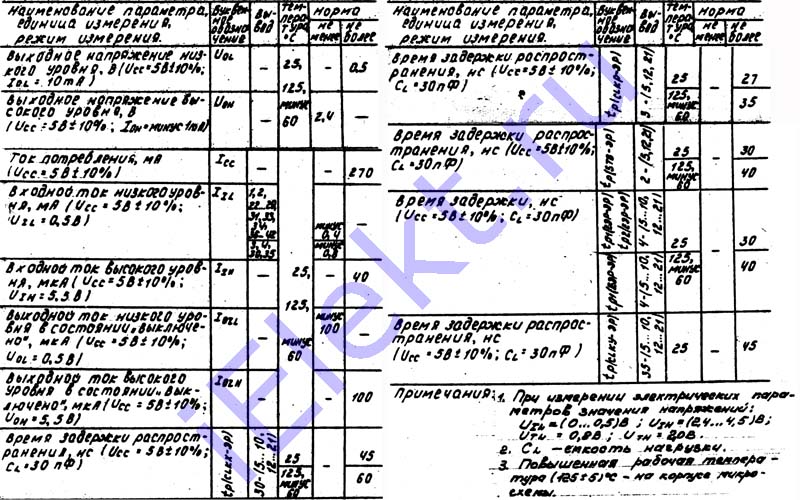

Электрические параметры
| Наименование параметра, режим измерения, единица измерения |
Буквенное обозначение |
Вывол | Темпкратура | Норма | |
| больше | меньше | ||||
|
Выходное напряжение низкого уровня, V (Ucc=5V, IОL=10mA) |
U OL | - | 25, 125, -60 | - | 0,5 |
| Выходное напряжение высокого уровня, V (Ucc=5V, IOH=-1mA) | U OH | - | 2,4 | - | |
| Ток потребления, mA (Ucc=5V) | Icc | - | 270 | ||
| Входной ток низкого уровня, mA (Ucc=5V, U IL=0,5V) | I IL | 1, 2, 22-29, 31, 33, 34, 36-42 | -0,4 | - | |
| 3, 4, 30, 35 | -0,8 | ||||
| Входной ток высокого уровня, uA(Ucc=5V, U IH=5,5V) | I IH | - | - | 40 | |
| Выходной ток 1802ВР7 высокого уровня в состоянии ВЫКЛЮЧЕНО, uA (Ucc=5V, UOH=5,5V) | IOZH | - | - | 100 | |
| Выходной ток низкого уровня в состоянии ВЫКЛЮЧЕНО, uA (Ucc=5V, UOL=0,5V) | IOZL | - | -100 | - | |
| Время задержки распространения, ns (Ucc=5V, CL=30pF) | tp | 30-(5-10, 12-21) | 25 | - | 45 |
| 125, -60 | 60 | ||||
| Время задержки распространения, ns (Ucc=5V, CL=30pF) | tp | 3-(5, 12, 21) | 25 | - | 27 |
| 125, -60 | 35 | ||||
| Время задержки распространения, ns (Ucc=5V, CL=30pF) | tp | 2-(5, 12, 21) | 25 | - | 30 |
| 125, -60 | 40 | ||||
| Время задержки распространения, ns (Ucc=5V, CL=30pF) | tp | 4-(5-10, 12-21) | 25 | - | 30 |
| 125, -60 | 40 | ||||
| Время задержки распространения, ns (Ucc=5V, CL=30pF) | tp | 35-(5-10, 12-21) | 25 | - | 45 |
1. UIL=(0-0,5)V; UIH=(2,4-4,5)V; UTL=0,8V; UTH=2,0V
2. CL - емкость нагрузки
3. Верхнее значение 1802ВР7 температуры (125+-5)оС на корпусе микросхемы.
