Информация1804ВУ4Б 1990 микросхема интегральная полупроводниковая
 увеличить... |
|
||||||||||||
1804ВУ4Б микросхемы полупроводниковой:
1804ВУ4Б - это интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом микропрограммная схема управления последовательностью микрокоманд. Микросхемы выполненны в керамическом корпусе 4122.40-3.01, на основе транзисторно - транзисторной логики с диодами Шоттки. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям бК0.347.328ТУ и бК0.347.328-03ТУ.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| таблица истинности | ||
Знак завода изготовителя

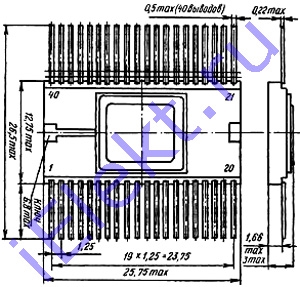

Схема расположения контактов микросхемы
Вес не превышает 3g.
Таблица назначения контактов микросхемы
|
Номер конт. |
Обозна- чение |
Функциональное назначение контактов |
Номер конт. |
Обозна- чение |
Функциональное назначение контактов |
| 1 | DY4 | Вых данных адреса, 4-разряд | 21 | D8 | Вх данных регистра адреса, 8-разряд |
| 2 | D4 | Вх данных регистра адреса, 4-разряд | 22 | DY8 | Вых данных адреса, 8-разряд |
| 3 | DY5 | Вых данных адреса, 5-разряд | 23 | D9 | Вх данных регистра адреса, 9-разряд |
| 4 | D5 | Вх данных регистра адреса, 5-разряд | 24 | DY9 | Вых данных адреса, 9-разряд |
| 5 | EVEC | Вых разрешения источника адреса | 25 | D10 | Вх данных регистра адреса, 10-разряд |
| 6 | ERG | Вых разрешения регистра микрокоманд | 26 | DY10 | Вых данных адреса, 10-разряд |
| 7 | EPLM | Вых разрешения дешифратора команд | 27 | D11 | Вх данных регистра адреса, 11-разряд |
| 8 | INS3 | Вх микрокоманды, 3-разряд | 28 | DY11 | Вых данных адреса, 11-разряд |
| 9 | INS2 | Вх микрокоманды, 2-разряд | 29 | EZDY | Вх разрешения DY-выходов |
| 10 | +5V | Выв питания | 30 | 0V | Выв общий |
| 11 | INS1 | Вх микрокоманды, 1-разряд | 31 | C | Вх тактовый |
| 12 | INS0 | Вх микрокоманды, 0-разряд | 32 | CRO | Вх переноса в счетчик адреса |
| 13 | ECC | Вх разрешения условия | 33 | DY0 | Вых данных адреса, 0-разряд |
| 14 | CC | Вх условия | 34 | D0 | Вх данных регистра адреса, 0-разряд |
| 15 | EWRRG | Вх разрешения записи в регистр адреса | 35 | DY1 | Вых данных адреса, 1-разряд |
| 16 | FLMAX | Вых сигнала /стек заполнен/ | 36 | D1 | Вх данных регистра адреса, 1-разряд |
| 17 | D6 | Вх данных регистра адреса, 6-разряд | 37 | DY2 | Вых данных адреса, 2-разряд |
| 18 | DY6 | Вых данных адреса, 6-разряд | 38 | D2 | Вх данных регистра адреса, 2-разряд |
| 19 | D7 | Вх данных регистра адреса, 7-разряд | 39 | DY3 | Вых данных адреса, 3-разряд |
| 20 | DY7 | Вых данных адреса, 7-разряд | 40 | D3 | Вх данных регистра адреса, 3-разряд |
Электрические параметры при поставке, эксплуатации и хранении при t=(-60+-3), (+25+-10), (+125+-5)оС
| Наименование параметра, режим измерения, единица измерения |
Буквенное обозначение |
Норма | |
| больше | меньше | ||
|
1. Вых напряжение низкого уровня, V (Ucc=4,5V; U TL=0,8V; U IH=4,5V; U IL=0V): I OL=12mA для выв 1, 3, 18, 20, 22, 24, 26, 28, 33, 35, 37, 39 I OL=8mA для выв 5, 6, 7, 16 |
U OL | - | 0,5 |
| 2. Вых напряжение высокого уровня, V (Ucc=4,5V; U TH=2,0V; U IH=4,5V; U IL=0V; I OH=-1,6mA) | U OH | 2,4 | - |
| 3. Вх ток низкого уровня, mA (Ucc=5,5V; U IL=0,5V): для вх 31 | I IL | - | -2,14 |
| для вх 14 | - | -1,31 | |
| для вх 2, 4, 17, 19, 21, 23, 25, 27, 34, 36, 38, 40 | - | -0,87 | |
| для вх 8, 9, 11, 12, 15, 29 | - | -0,72 | |
| для вх 13, 32 | - | -0,54 | |
| 4. Вх ток высокого уровня, uA (Ucc=5,5V; U IH=2,7V): для вх 31 | I IH | - | 100 |
| для вх 2, 4, 17, 19, 21, 23, 25, 27, 34, 36, 38, 40 | - | 80 | |
| для вх 14 | - | 50 | |
| для вх 8, 9, 11, 12, 15, 29 | - | 40 | |
| для вх 13, 32 | - | 30 | |
| 5. Ток потребления, mA (Ucc=5,5V) | I CC | - | 340 |
| - | 227* | ||
| 6. Время задержки распространения сигнала при включении/выключении, ns (Ucc=5,0V, С L=50pF): от вх C до вых DY | tPHL, tPLH | - | 130 |
| от вх ENS до вых DY | - | 75 | |
Предельные 1804ВУ4Б параметры
