Информация228УВ2 1990 микросхема интегральная полупроводниковая
 увеличить... |
|
||||||||||||
228УВ2 микросхема полупроводниковая:
228УВ2 - это интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в радио-электронной аппаратуре в широком спектре применения с функциональным назначением усилитель регулируемый. Микросхемы выполнены в металлостеклянном корпусе. Тип изделия указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ и соответствует для 2) техническим условиям бК0.347.050ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | производитель | |
Знак завода изготовителя
Схема расположения выводов
Обозначение выводов показаны условно. Вес не превышает 3g.
Назначение выводов

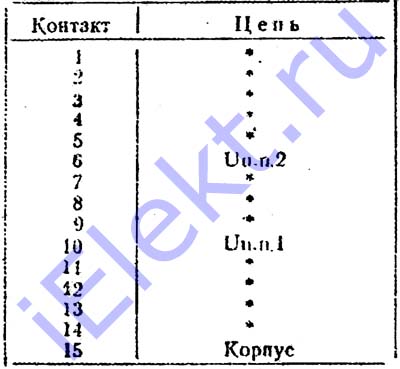

| Контакт | Цепь | Контакт | Цепь |
| 1, 2, 3, 4, 5, 7, 8, 9, 11, 12, 13, 14 | * | 10 | Источник питания 1 |
| 6 | Источник питания 2 | 15 | Корпус |
Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, режим замера, единица замера | Буквенное обозначение | Допуск | |
| больше | меньше | ||
| Крутизна вольт-амперной характеристики на частоте 5MHz, mA/V (Uип1=6,3V; Uип2=-5,7V) | Sва.5 | 9,5 | 10,5 |
| Крутизна вольт-амперной характеристики на частоте 60MHz, mA/V (Uип1=6,3V; Uип2=-5,7V) | Sва.60 | 7,5 | - |
| Ток коллектора, mA (Uип1=6,3V; Uип2=-5,7V) | Iк | 3,1 | 4,6 |
| Диапазон регулировки крутизны вольт-амперной характеристики, dB (Uип1=6,3V; Uип2=-5,7V) | дельта Sва.отн | 40 | - |
| Входное сопротивление на частоте 60MHz, Om (Uип1=6,3V; Uип2=-6,9V) | Rвх | 400,0 | - |
| Выходное сопротивление на частоте 5MHz, kOm (Uип1=4,0V; Uип2=-6,3V) | Rвых | 100,0 | - |
Указания 228УВ2 по эксплуатации
1. Указания по применению и эксплуатации по ОСТ В 11 073.041-82, ОСТ 11 073.062-84, ОСТ 11 073.063-84 и бК0.347.032ТУ.2. Установку микросхем на плату производить с зазором 1,0+-0,1mm без какого-либо дополнительного крепления. Допускается производить установку микросхем с зазором до 1,5mm с применением прокладок.
3. Перед началом монтажных или сборочных работ с микросхемами необходимо тщательно заземлить все приборы, инструмент.
4. Допустимое значение статического потенциала 228УВ2 по второй степени жесткости ОСТ11 073.062-84 (30V).
