Информация2А118АР-6 2000 диод СВЧ полупроводниковый
 увеличить... |
|
||||||||||||
2А118АР-6 диода полупроводникового:
2А118АР-6 - это диоды СВЧ (артикулярное наименование по ГОСТ) кремний эпитаксиальнопланарные с барьером Шотки смесительные выбранные по параметрам по две штуки в керамометаллическом корпусе, применяются для эксплуатации в РЭА в качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Маркировка клейма диода с обозначением торгового знака предприятия изготовителя, тип диода, месяц и год производства, клейма представителя заказчика ставят на полиэтиленцелофановой ленте или на вкладыше для групповой тары. Климатическое исполнение УХЛ и соответствуют 2) техусловиям аА0.339.260 ТУ и дополнению 2.Ссылки на технические материалы
| карта | фото | схема контактов |
| назначение контактов | параметры | разброс параметров пары |
| эксплуатация | производитель | |
Знак завода изготовителя
Схема расположения выводов
Вес изделия меньше 0,01г
Назначение контактов

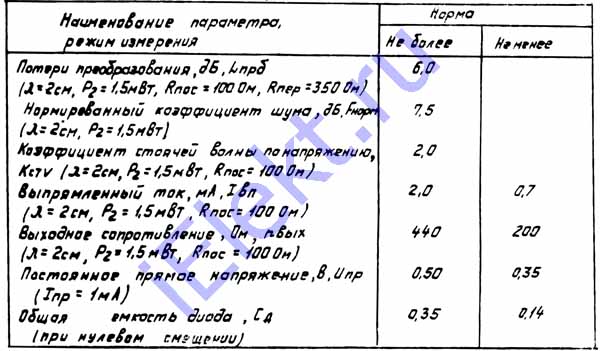

Главные электро характеристики при t=25+-10oC
| Название параметра , режим измерения | Норма | |
| меньше | больше | |
| Потери преобразования, дБ, Lпрб (L=2см, Р2=1,5mW, Rпос=100Ом, Rпер=350Ом) | 6,0 | |
| Нормированный коэффициент шума, дБ, Fнорм (L=2см, Р2=1,5mW) | 7,5 | |
| Коэффициент стоячей волны по напряжению, Kств (L=2см, Р2=1,5mW, Rпос=100Ом) | 2,0 | |
| Выпрямленный ток, mA, Iвп (L=2см, Р2=1,5mW, Rпос=100Ом) | 2,0 | 0,7 |
| Выходное сопротивление, Ом, Rвых (L=2см, Р2=1,5mW, Rпос=100Ом) | 440 | 200 |
| Постоянное прямое напряжение, В, Uпрям (Iпрям=1mA) | 0,50 | 0,35 |
| Суммарная емкость диода, Cд (при нулевом смещении) | 0,35 | 0,14 |
Разброс параметров диодов составляющих пару
| Разброс по постоянному прямому напряжению, мВ | Разброс по общей емкости диода, pF | ||
| Uпрям | Сд | ||
| меньше | меньше | ||
| Iпрям=0,1mA | Iпрям=1mA | Iпрям=10mA | 0,05 |
| 20 | 20 | 30 | |
Указания по эксплуатации
Монтаж напайкой при t меньше или равно +160 оС без применения активного флюса, время меньше 10с.Монтаж меньше двух раз.
Значение допустимого статического потенциала 2А118АР-6 меньше 100В
