2А534А 2001 диод СВЧ полупроводниковый

Производитель:	Оптрон (Москва)
Модель:	2а534А /Оптрон/ 2001 Подробно...
Артикул:	[30368]
Цена с учётом выбранных опций: 0руб.
На складе:	В наличии
Цена:	договорная

Заказать

Описание Дополнительные фото

2А534А диода полупроводникового:

2А534А - это диоды СВЧ (артикулярное наименование по ГОСТ) кремний, эпитаксиальнопланарные, ограничивающие в керамометаллическом корпусе, применяются для эксплуатации в РЭА в схемах защищающих приемники, стабилизирующих и регулирующих уровень СВЧ мощности в санти-дециметровом диапазонах длин волн. В качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Наименование диода наносится на вкладыше к группировочной упаковке. Климатическое исполнение УХЛ.
Соответствуют 2) ГОСТВ22049-76 и частным техусловиям аА 0.3 39.1 07ТУ.
Соответствуют 1) техусловиям аА 0.3 36.3 23ТУ.

Ссылки на технические материалы

ссылки на 2А534А дополнительный материал:
карта	фото	схема контактов
значение контактов	параметры	предельные параметры
эксплуатация	производитель

Знак завода изготовителя

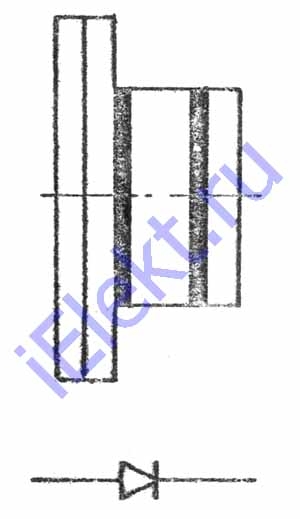

Схема расположения выводов

Вес меньше 0,05г

Назначение контактов

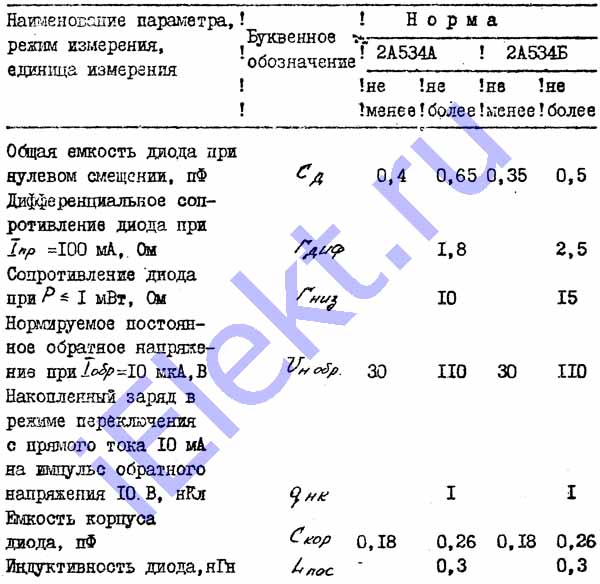

Основные электро параметры при t=25+-10oC

основные электро параметры:
Название параметра 2А534А, режим и единица замера	Буквой обозначение	Норма
		А		Б
		больше	меньше	больше	меньше
Суммарная емкость при нулевом смещении, pF	Сд	0,40	0,650	0,350	0,50
Дифференциальное сопротивление при Iпрям=100mA, Ом	Гдиф		1,80		2,50
Сопротивление при Р<=1mW, Ом	Гниз		10-ти		15-ти
Нормируемое постоянное обратное напряжение при I обр=10uA, В	Uн.обр.	30-ти	110-ти	30-ти	110-ти
Накопленный заряд в режиме переключения с прямого тока 10mA на импульс обратного напряжения 10В, nC	Qнк		1-ого		1-ого
Емкость корпуса, pF	Скор	0,180	0,260	0,180	0,260
Индуктивность, nH	Lпос		0,30		0,30

Предельные 2А534А параметры

Основные электрические параметры

увеличить...
