Информация2Д213А-6 диод полупроводниковый кремниевый
 увеличить... |
|
||||||||||||
2Д213А-6 диода кремниевого:
2Д213А-6 - это диод полупроводниковый кремниевый выпрямительный используется в радиоэлектронной аппаратуре широкого применения. Предназначены для работы в выпрямительных схемах повышенной частоты. В керамометаллическом корпусе. Марка типономинала указывается керамической части корпуса цветными точками. Климатическое исполнение УХЛ и соответствует:2) ОСТ В11.336.018-75 и техусловиям 0.339.073 ТУ;
1) ОСТ 11.336.925-81 и техусловиям 0.336.285 ТУ.
Ссылки на технические материалы
| Карта | Фото | Схема соединения электродов с выводами |
| значение контактов | Параметры 2Д213А-6 | Предельные параметры |
| Эксплуатация | Параметры КД...А-6 | |
Знак завода изготовителя.
Схема расположения выводов
Вес не превышает 0,8g.
Диоды 2Д213А-6 отмечены одной цветной точкой, 2Д...Б-6 двумя.
Диоды КД...А-6 не маркируются, КД...Б-6 отмечены одной белой точкой, КД...В-6 двумя, КД...Г-6 тремя.
Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, режим измерения, единица измерения | Обозначение буквой | Допустимо, меньше | |
| 2Д213А-6 | 2Д...Б-6 | ||
|
Константный инверсный ток, mA (Uобр=200V) |
Iобр | 0,2 | 0,2 |
| Константное прямовключенное напряжение, V (Iпр=10A) | Uпр | 1,15 | 1,35 |
| Время обратного восстановления сопротивления, ns (Uобр.и=20V, Iпр.и=1A, Iобр.отс=0,1A) | tвос | 300 | 170 |

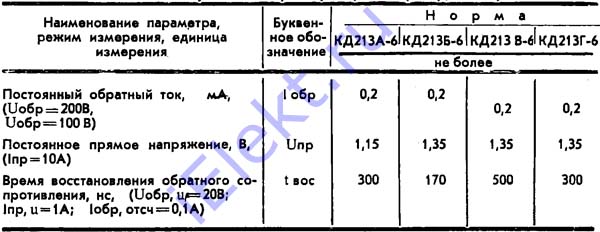

| Наименование параметра, режим измерения, единица измерения | Обозначение буквой | Допустимо, меньше | |||
| КД...А-6 | КД...Б-6 | КД...В-6 | КД...Г-6 | ||
|
Константный инверсный ток, mA (Uобр=200V) |
Iобр | 0,2 | 0,2 | ||
| (Uобр=100V) | 0,2 | 0,2 | |||
| Константное прямовключенное напряжение, V (Iпр=10A) | Uпр | 1,15 | 1,35 | 1,35 | 1,35 |
| Время обратного восстановления сопротивления, ns (Uобр.и=20V, Iпр.и=1A, Iобр.отс=0,1A) | tвос | 300 | 170 | 500 | 300 |
Предельные 2Д213А-6 параметры
