Информация2Д220Б диод полупроводниковый кремниевый
 увеличить... |
|
||||||||||||
2Д220Б диода кремниевого:
2Д220Б - это диод полупроводниковый кремниевый диффузионный P-N выпрямительный высокочастотный используется в радиоэлектронной аппаратуре широкого применения. Предназначены для работы в выпрямительных схемах в диапазоне частот от 50Hz до 50kHz. В металлостеклянном корпусе с герметизацией. Марка типономинала указывается на стеклянной части корпуса двумя точками. Климатическое исполнение УХЛ и соответствует техусловиям: 2) для диодов (без литеры 1) аА0.339.076ТУ; 2) для диодов (с литерой 1) аА0.339.076ТУ/Д1.Ссылки на технические материалы
| Карта | Фото | Схема соединения электродов с выводами |
| значение контактов | Параметры | Предельные параметры |
| Эксплуатация | ||
Знак завода изготовителя.
Схема расположения выводов
Маркировка.
Первая точка обозначает частотный диапазон работы диода:
- белого цвета - от 1 до 50kHz для А, Б, В, Г;
- красного цвета - от 50Hz до 20kHz для Д, Е, Ж, И.
Вторая точка определяет тип диода:
- белого цвета - А, Д;
- зеленого цвета - Б, Е;
- желтого цвета - В, Ж;
- голубого цвета - Г, И.
Вес диода не превышает 3г. Вес диода с фланцем не превышает 3г.

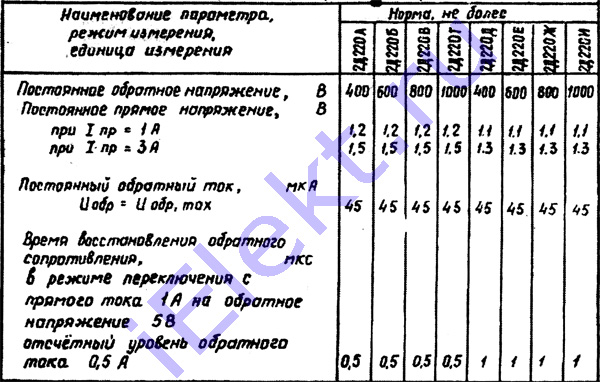

Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, режим измерения, единица измерения | Допустимо, меньше | |||||||
| А | Б | В | Г | Д | Е | Ж | И | |
| Константное инверсное напряжение, V | 400 | 600 | 800 | 1000 | 400 | 600 | 800 | 1000 |
| Константный инверсный ток диода, uA (при Uобр=Uобр.max) | 45 | 45 | 45 | 45 | 45 | 45 | 45 | 45 |
| Константное прямовключенное напряжение диода, V (при константном прямовключенном токе) 1A | 1,2 | 1,2 | 1,2 | 1,2 | 1,1 | 1,1 | 1,1 | 1,1 |
| 3А | 1,5 | 1,5 | 1,5 | 1,5 | 1,3 | 1,3 | 1,3 | 1,3 |
| Время восстановления обратного сопротивления диода, us (в режиме переключения с прямого тока 1А на обратное напряжение 5V, отсчетный уровень обратного тока 0,5А) | 0,5 | 0,5 | 0,5 | 0,5 | 1 | 1 | 1 | 1 |
Предельные 2Д220Б параметры
