1114ЕУ3 микросхемы полупроводниковой:

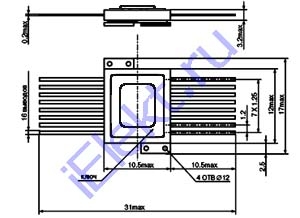

1114ЕУ3 — микросхема интегральная артикул согласно ГОСТмикросхемы многофункциональные интегральные используются в РЭА в большой области применения для управления импульсными ИВЭ. Произведены в металлокерамическом корпусе. Номинальная температура эксплуатации: от минус 60 до плюс 125оС, максимально допустимая температура на кристалле 150оС. Климатическое исполнение чипов УХЛ и соответствуют техусловиям 2) бК0.347.300-02ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Схема расположения выводов
Назначение выводов
| Контакт | Цепь | Контакт | Цепь |
| 1 | Опорное напряжение | 9 | Резистор задания частоты |
| 2, 5 | Инвертирующий вход | 10, 13 | Коллектор |
| 3, 4 | Неинвертирующий вход | 11, 12 | Эмиттер |
| 5 | Частотная коррекция | 14 | Напряжение питания |
| 7 | Регулировка паузы | 15 | Общий |
| 8 | Конденсатор задания частоты | 16 | Блокировка фазорасщепителя |
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра, единица измерения, режим измерения | Норма | |
| больше | меньше | |
| Опорное напряжение, V | 4,7 | 5,3 |
| Остаточное напряжение, V | - | 1,5 |
| Ток закрытой микросхемы, uA | - | 50 |
| Ток потребления, mA | - | 15 |
| Нестабильность по напряжению источника опорного напряжения, % | - | 0,05 |
| Ток короткого замыкания, mA | 18 | 50 |
| Температурный коэффициент 1114ЕУ3 опорного напряжения, %/оС | - | 0,01* |
