2Ц108А, Диодный столб полупроводниковый
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
2Ц108А диодного столба:
2Ц108А — выпрямительный столб артикул согласно ГОСТстолбы кремниевые диффузионные высоковольтные выпрямительные в корпусе из эпоксидного состава, используются в радиоэлектронной оборудовании в широком спектре применения. На частоте питающего напряжения до 50kHz. Тип столба и обозначение полярности электродов с выводами приводятся на корпусе. Климатическое исполнение УХЛ и столбы 2) соответствуют ГОСТ В22468-77 и частным техническим условиям аА0.339.044ТУ, столбы 3) соответствуют техническим условиям аА0.339.044ТУ и положению ПО 070.052.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

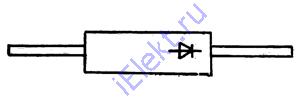

Схема расположения выводов
Вес не превышает для 2Ц108: А и Б - 20 грамм, В - 25 грамм
Назначение контактов
Основные электрические параметры при t=25+-10 градусов Цельсия
| Название характеристики, режим и единица замера | Буквой обозначение | Норма | ||
| А | Б | В | ||
| меньше | меньше | меньше | ||
| Усредненное прямовключенное напряжение в режиме однополупериодного выпрямления напряжения синусоидальной формы с частотой 50Hz, V. | Uпрям.ср | |||
| Iпрям.ср=180mA, Uобрат.и=2000V | 6 | |||
| Iпрям.ср=180mA, Uобрат.и=4000V | 6 | |||
| Iпрям.ср=180mA, Uобрат.и=6000V | 10 | |||
| Средний обратный ток в режиме однополупериодного выпрямления напряжения синусоидальной формы с частотой 50Hz, uA. | Iобрат.ср | |||
| Iпрям.ср=180mA, Uобрат.и=2000V | 150 | |||
| Iпрям.ср=180mA, Uобрат.и=4000V | 150 | |||
| Iпрям.ср=180mA, Uобрат.и=6000V | 150 | |||
Предельные 2Ц108А параметры
