3ЛС347А модуля матричного:
3ЛС347А — модуль экрана полупроводниковый артикул согласно ГОСТиндикаторы экранные предназначены для составления индикаторного экрана с различными размерами, используются в радиоэлектронной аппаратуре в широком спектре применения. Экранные модули сегментированный фосфидо-арсенидо-галлиевые планарные элементы со светом красного цвета, корпус пластиковый габариты 10*10 мм, количество пикселей 8*8 с подключением крест на крест , допустима стыковка без образования швов. Тип прибора указывается на групповом вкладыше. Рабочая температура эксплуатации модуля экрана от -60 до +125 град С. Климатическое исполнение УХЛ и модули экрана 2) соответствуют техническим условиям аА0.339.203 ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

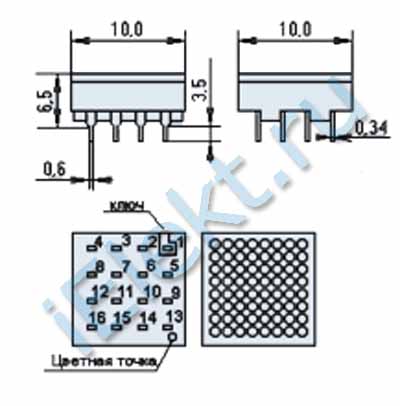

Схема расположения контактов

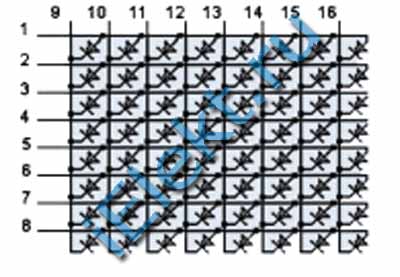

Назначение контактов

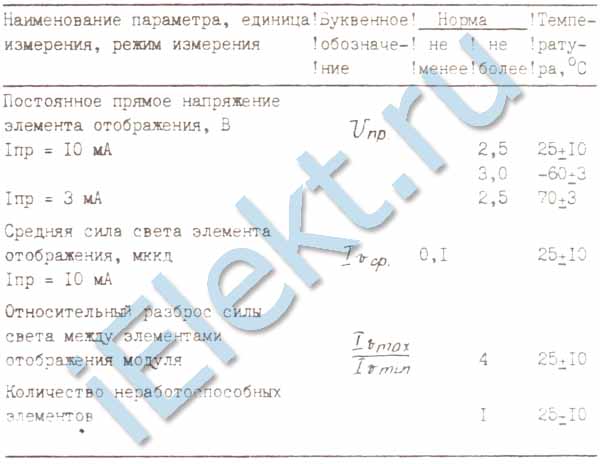

Основные электро параметры при t=25+-10 градусов Цельсия
| Наименование параметра, единица замера, режим замера | Буквенное обозначение | Допуск | град. С. | |
| больше | меньше | |||
| Константное прямоподключенноый вольтаж секции модуля, V если | Uпрям | |||
| Iпрям=10mA | 2,5 | 25+-10 | ||
| 3,0 | -60+-3 | |||
| Iпрям=3mA | 2,5 | 70+-3 | ||
| Средняя сила-света секции модуля , uкд если Iпрям=10mA | Iv сред | 0,1 | 25+-10 | |
| Разрешенное несоответствие силы-света среди секций модуля | Iv maxi/Iv mini | 4 | 25+-10 | |
| Число неработающих секций | 1 | 25+-10 | ||
Предельные 3ЛС347А параметры
