521СА301 микросхемы полупроводниковой:

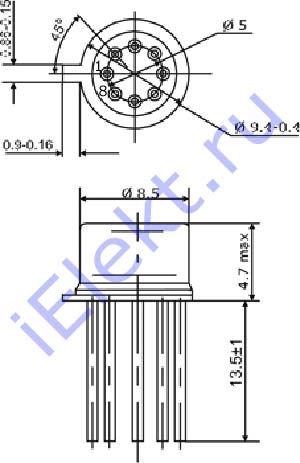

521СА301 — компаратор напряжения с низким входным током и большим диапазоном Uпит и используются в РЭА в большой области эксплуатации. Микросхемы изготовлены в металлостеклянном корпусе 3101.8-1, вес не превышает 1,5g. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и микросхемы 2) согласована техусловиям бК0.347.015ТУ2.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Схема расположения выводов
Назначение выводов
| Номер вывода | Обозна- чение |
Значение вывода | Номер вывода | Обозна- чение |
Значение вывода |
| 1 | COM | Эмиттерн. вых | 5 | BAL | Балансировка |
| 2 | +IN | Неинвертир-ий вх | 6 | BAL/STR | Стробирование, баланс |
| 3 | -IN | Инвертир-ий вх | 7 | OUT | Коллекторный вых |
| 4 | V- | Питание U cc2 (-15V) | 8 | V+ | Питание U cc1 (+) |
Основные электро параметры при t=25+-10 градусов Цельсия
| Наименование параметра, режим замера, единица замера | Буквенное обозначение | Допуск | |
| больше | меньше | ||
| Напряжение смещения нуля, mV (Uсс12=+-15V, RG=50kOm) | U IO | -3 | 3 |
| Остаточное напряжение, V (UCC=+-15V, UI=0,01V, IL=50mA) | U SAT | - | 1,5 |
| Средний входной ток, nA (UCC1=15V, UCC2=-15V) | I I | - | 100 |
| Разность входных токов, nA (UCC1=15V, UCC2=-15V) | I IO | - | 10 |
| Коэффициент усиления напряжения (UCC=+-15V, UО=+-10V, RH=10kOm) | A U | 150000 | - |
| Ток потребления от положительного источника питания, mA (UCC=+-15V, UI=0,01V) | I CC1 | - | 6 |
| Ток потребления от отрицательного источника питания, mA (UCC=+-15V, UI=0,01V) | I CC2 | - | 5 |
| Время задержки, ns (UCC1=15V, UCC2=-15V, UПЕР=5mV) | t DHL | - | 300 |
Предельные 521СА301 параметры
