530ЛН1 микросхемы полупроводниковой:
530ЛН1 — интегральная микросхема артикул согласно ГОСТфункциональное назначение микросхем полупроводниковых - шесть инверторов. Компоненты используются в РЭА в большом спектре применения. Микросхемы выполнены в металлокерамическом корпусе 401.14-5. Тип прибора указывается на металлическом корпусе. Зарубежный аналог SN54S04. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение УХЛ и соответствует 2) техническим условиям бК0.347.022-11ТУ, АЕЯР.431200.140-11ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

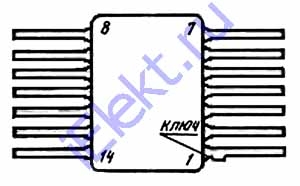

Расположения выводов схематическое
Вес не превышает 0,71g.
Микросхема интегральная назначение выводов
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование характеристики, режим замера, единица замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Вольтаж на выходе низшего значения, V (Ucс=4,5V; I oL=20mA; U 1Н=2,0V) | UоL | - | 0,5 |
| Вольтаж на выходе высшего значения, V (Ucс=4,5V; I oп=-1mA; U 1L=0,8V) | Uон | 2,5 | - |
| Входной ампераж низкого значения, mA (Ucс=5,5V; U 1L=0,5V) | I 1L | - | -2,0 |
| Входной ампераж высокого значения, mA (Ucс=5,5V; U 1H=2,7V) | I 1H | - | 0,05 |
| Ток потребления при низком уровне напряжения на выходе, mA (Ucс=5,5V; U 1Н=5,0V) | I ссL | - | 36,0 |
| Ток потребления при высоком уровне напряжения на выходе, mA (Ucс=5,5V; U 1L=0V) | I ccH | - | 16,0 |
| Продолжительность задержки распространения при включении, ns (Ucс=5V; CL=15pF; RL=270Om) | t PHL | - | 5 |
| Продолжительность задержки распространения при выключении, ns (Ucс=5V; CL=15pF; RL=270Om) | t PLH | - | 4,5 |
Предельные 530ЛН1 параметры
