533ЛИ6 микросхемы полупроводниковой:
533ЛИ6 — цифровая микросхема технологии ТТЛ 533-ей серии, являются транзисторной логикой с функционалом два логических элемента 4И и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе 401.14-5. Модель изделия наносится на металлической части корпуса. Зарубежный аналог SN54LS21. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует:2) техусловиям бК0.347.141ТУ1.
Ссылки на технические материалы
| карта | фото ТИП1, ТИП2 | схема выводов ТИП1, ТИП2 |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
ТИП1 вес не превышает 0,5g.
ТИП2 вес не превышает 0,6g.

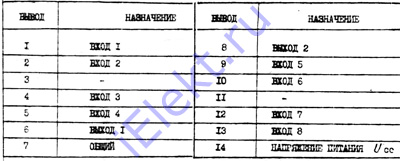

Микросхема интегральная назначение выводов
| Вывод | Назначение | Вывод | Назначение |
| 1 | Вход 1 | 8 | Выход 2 |
| 2 | Вход 2 | 9 | Вход 5 |
| 3 | - | 10 | Вход 6 |
| 4 | Вход 3 | 11 | - |
| 5 | Вход 4 | 12 | Вход 7 |
| 6 | Выход 1 | 13 | Вход 8 |
| 7 | Общий | 14 | Напряжение питания Ucc |
Основные электрические параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Вольтаж на выходе высокого уровня, V (Ucc=5V+-10%, U IH=2,0V, I OH=-0,4mA) | UОН | 2,5 | - |
| Вольтаж на выходе низкого уровня, V (Ucc=5V+-10%, U IL=0,7V, I OL=4mA) | UОL | - | 0,4 |
| Помехоустойчивость при напряжении низкого уровня, V (Ucc=5V+-10%) | ML | 0,3 | - |
| Помехоустойчивость при напряжении высокого уровня, V (Ucc=5V+-10%) | MH | 0,5 | - |
| Ампераж на входе 533ЛИ6 низкого уровня, mA (Ucc=5V+-10%, U IL=0,4V) | IIL | -0,4 | - |
| Ампераж на входе высокого уровня, uA (Ucc=5V+-10%, U IH=2,7V) | IIH | - | 20 |
| Ток потребления при низком уровне выходного напряжения, mA (Ucc=5,5V) | IcсL | - | 4,4 |
| Ток потребления при высоком уровне выходного напряжения, mA (Ucc=5,5V) | IccH | - | 2,4 |
| Продолжительность задержки распределения при включении, ns (Ucс=5V; CL=15pF) | tPНL | - | 20 |
| Продолжительность задержки распределения при выключении, ns (Ucс=5V; CL=15pF) | tPLН | - | 15 |
Предельные 533ЛИ6 параметры
