541РУ5 — цифровая микросхема функциональное назначение быстродействующее статическое ЗУ произвольной выборки емкостью 8кбит (1024 * 8) с тремя состояниями и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе 4131.24-3. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.236-08ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | графическое обозначение |
| таблица истинности | ||
Знак завода изготовителя

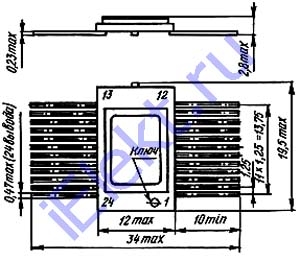

Расположения выводов схематическое
Вес не превышает 2,5g.

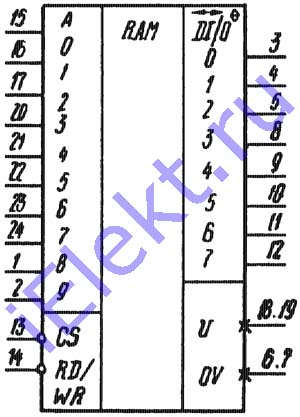

Условное графическое обозначение

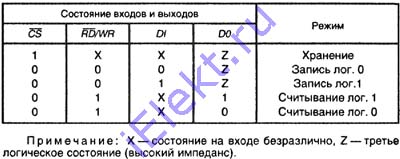

Таблица 541РУ5 истинности
| Состояние входов и выходов | Режим | |||
| инв(CS) | инв(RD)/WR | DI | D0 | |
| 1 | X | X | Z | Хранение |
| 0 | 0 | 0 | Z | Запись логического 0 |
| 0 | 0 | 1 | Z | Запись логической 1 |
| 0 | 1 | X | 1 | Считывание логической 1 |
| 0 | 1 | X | 0 | Считывание логического 0 |
X - безразличное состояние
Микросхема интегральная 541РУ5 назначение выводов
| Номер вывода | Назначение | Номер вывода | Назначение |
| 1 | Вход адреса A8 | 13 | Вход выбора кристала инв(CS) |
| 2 | Вход адреса A9 | 14 | Вход разрешения записи инв(RD)/WR |
| 3 | Вход/выход информации DI0/DO0 | 15 | Вход адреса A0 |
| 4 | Вход/выход информации DI1/DO1 | 16 | Вход адреса A1 |
| 5 | Вход/выход информации DI2/DO2 | 17 | Вход адреса A2 |
| 6 | Общие | 18 | Напряжение питания (Uп2) |
| 7 | Общие | 19 | Напряжение питания (Uп1) |
| 8 | Вход/выход информации DI3/DO3 | 20 | Вход адреса A3 |
| 9 | Вход/выход информации DI4/DO4 | 21 | Вход адреса A4 |
| 10 | Вход/выход информации DI5/DO5 | 22 | Вход адреса A5 |
| 11 | Вход/выход информации DI6/DO6 | 23 | Вход адреса A6 |
| 12 | Вход/выход информации DI7/DO7 | 24 | Вход адреса A7 |
Основные электрические параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Номинальное напряжение питания, V | 5,0+-5% | |
| Напряжение на выходе низшего уровня, V | 0,50 | |
| Напряжение на выходе высшего уровня, V | 2,40 | |
| Ампераж на входе низшего уровня, mA | /-0,40/ | |
| Ампераж на входе высшего уровня, mA | 0,020 | |
| Ток потребления, mA | 160 | |
| Продолжительность выбора адреса при Cн=30pF, ns | 55,0 | |
| Продолжительность выборки кристалла при Cн=30pF, ns | 35,0 | |
| Продолжительность цикла записи, ns | 60,0 | |
Предельные 541РУ5 параметры
