556РТ5 микросхемы полупроводниковой:
556РТ5 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом программируемое постоянное запоминающее устройство емкостью 4096бит (512х8) с открытым коллектором. Микросхемы выполнены в металлокерамическом корпусе 4118.24-1 с гибкими выводами. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют 2) техническим условиям бК0.347.239-05ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| графическое обозначение | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя
Схема расположения выводов
Вес не превышает 1,5g.

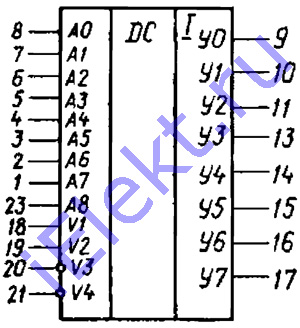

Условно графическое обозначение
Назначение выводов
| Контакт | Цепь | Контакт | Цепь |
| 1, 2, 3, 4, 5, 6, 7, 8, 23 | Входы адресные А7...АО, А8 | 22 | Напряжение питания (в режиме программирования) |
| 9, 10, 11, 13, 14, 15, 16, 17 | Выходы | 24 | Напряжение питания |
| 18, 19, 20, 21 | Входы разрешения выборки |

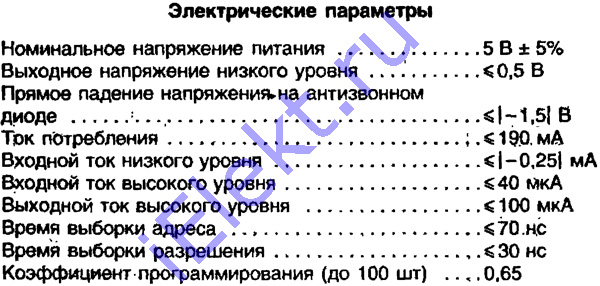

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Номинальное напряжение питания, V | 5-5% | 5+5% |
| Uвыходное низкого уровня, V | 0,5 | |
| Прямое падение напряжения на антизвонном диоде, V | /-1,5/ | |
| Ток потребления, mA | 190 | |
| Iвходной низкого уровня, mA | /-0,25/ | |
| Iвходной высокого уровня, uA | 40 | |
| Iвыходной высокого уровня, uA | 100 | |
| tвыборки разрешения, ns | 30 | |
| tвыборки адреса, ns | 70 | |
Предельные 556РТ5 параметры
