580ВА87 микросхемы полупроводниковой:
580ВА87 — цифровая микросхема 580-ой серии, являются транзисторной логикой с функционалом однокристальный двунаправленный восьми разрядный шинный формирователь инвертирующий и используются в вычислительной технике большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.281-09ТУ.Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
Условное графическое обозначение

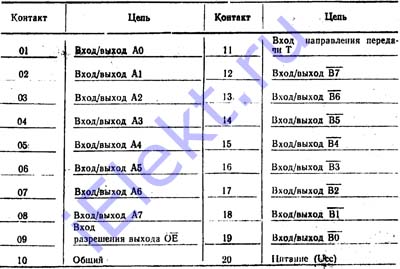

Микросхема интегральная значение выводов
| Номер | Значение | Номер | Значение |
| 1 | Вход/выход А0 | 11 | Вход направления передачи Т |
| 2 | Вход/выход А1 | 12 | Вход/выход B7(инв.) |
| 3 | Вход/выход А2 | 13 | Вход/выход B6(инв.) |
| 4 | Вход/выход А3 | 14 | Вход/выход B5(инв.) |
| 5 | Вход/выход А4 | 15 | Вход/выход B4(инв.) |
| 6 | Вход/выход А5 | 16 | Вход/выход B3(инв.) |
| 7 | Вход/выход А6 | 17 | Вход/выход B2(инв.) |
| 8 | Вход/выход А7 | 18 | Вход/выход B1(инв.) |
| 9 | Вход разрешения выхода OE | 19 | Вход/выход B0(инв.) |
| 10 | Общий | 20 | Питание (Ucc) |
Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | |
| больше | меньше | ||
| Напряжение на выходе низшего значения, V -по выходам стороны A |
U OL | - | 0,45 |
| -по выходам стороны B | |||
| Напряжение на выходе высшего значения, V -по выходам стороны A |
U OH | 2,4 | - |
| -по выходам стороны B | |||
| Ток на входе низшего значения, mA | I IL | - | /-0,2/ |
| Ток на входе 580ВА87 высшего значения, uA | I IH | - | 50 |
| Ток потребления, mA | Icc | - | 130 |
| Продолжительность промедления распределения сигнала на выходе относительно сигнала на входе, ns -сторона A |
t P((АLH/ВHL)-(BLH/AHL)) | - | - |
| -сторона В | t P((АLH/ВHL)-(BHL/ALH)) | - | 22 |
| Продолжительность промедления распределения сигнала на выходе относительно сигнала разрешения выхода, ns -сторона A |
t P((АHZ/ВLZ)-OEHL) | - | 18 |
| -сторона В | t P((АZH/ВZL)-OEHL) | 10 | 30 |
| Входная емкость, pF | CI | - | 12 |
Предельные 580ВА87 параметры
