826ХА1 микросхемы полупроводниковой:

826ХА1 — цифровая микросхема функциональное назначение усилитель постоянного тока, детектор АРУ и используются в РЭА в большой области эксплуатации. Производятся в металлостеклянном корпусе, вес не превышает 5,3g. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.105ТУ.

Ссылки на технические материалы

ссылки на 826ХА1 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF


Знак завода изготовителя

знак завода изготовителя

Расположение выводов схематическое

схема расположение выводов

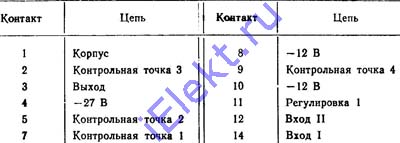

Микросхема интегральная назначение выводов

Значение 826ХА1 выводов:
Номер контакта Значение Номер контакта Значение
1 корпус 8 -12V
2 контрольная точка 3 9 контрольная точка 4
3 выход 10 -12V
4 -27V 11 регулировка 1
5 контрольная точка 2 12 вход II
7 контрольная точка 1 14 вход I

Основные электро параметры при t=25+-10 градусов Цельсия

таблица 826ХА1 основных электро показателей:
Название характеристики, единица и режим замера Буквенное обозначение Норма
больше меньше
Коэффициент усиления Куи 30 -
Ток потребления, mA: по Uип1 Iпот1 - 4,0
по Uип2 Iпот2 - 4,0
Входное сопротивление, kOm Rвх 3,0 -
Частота входного сигнала, kHz   100
Напряжение входного сигнала, mV   10
Допустимый статический потенциал 200V

Предельные 826ХА1 параметры
