К52-1Б 32В 220мкФ постоянного конденсатора:
К52-1Б 32В 220мкФ — конденсатор (артикулярное наименование по ГОСТ)конденсаторы электролитические для работы в цепях постоянного и пульсирующего тока. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Модель, обозначение маркировочное компонента наносится согласно ГОСТ30668-2000. Климатически исполнены К52-1Б В и УХЛ, а К52-1БМ В и согласованны техусловиям ОЖ0.464.039ТУ, ОЖО.464.200 ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| таблица габаритов | параметры | температурные характеристики |
| заводские характеристики | надежность | |
Знак завода изготовителя

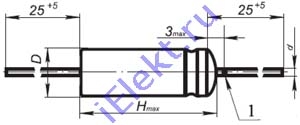

Схема расположения выводов и габариты

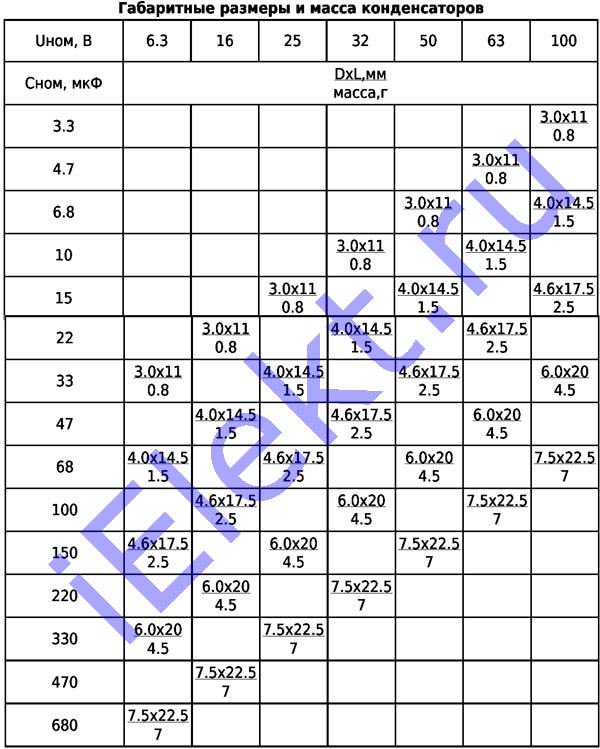

Габаритные размеры и масса конденсаторов
| U ном, V | 6,3 | 16 | 25 | 32 | 50 | 63 | 100 |
| C ном, uF | D*L, mm (масса, g) | ||||||
| 3,3 | 3*11(0,8) | ||||||
| 4,7 | 3*11(0,8) | ||||||
| 6,8 | 3*11(0,8) | 4*14,5(1,5) | |||||
| 10 | 3*11(0,8) | 4*14,5(1,5) | |||||
| 15 | 3*11(0,8) | 4*14,5(1,5) | 4,6*17,5(2,5) | ||||
| 22 | 3*11(0,8) | 4*14,5(1,5) | 4,6*17,5(2,5) | ||||
| 33 | 3*11(0,8) | 4*14,5(1,5) | 4*17,5(2,5) | 6*2(4,5) | |||
| 47 | 4*14,5(1,5) | 4,6*17,5(2,5) | 6*2(4,5) | ||||
| 68 | 4*14,5(1,5) | 4,6*17,5(2,5) | 6*2(4,5) | 7,5*22,5(7) | |||
| 100 | 4,6*17,5(2,5) | 6*2(4,5) | 7,5*22,5(7) | ||||
| 150 | 4,6*17,5(2,5) | 6*2(4,5) | 7,5*22,5(7) | ||||
| 220 | 6*2(4,5) | 7,5*22,5(7) | |||||
| 330 | 6*2(4,5) | 7,5*22,5(7) | |||||
| 470 | 7,5*22,5(7) | ||||||
| 680 | 7,5*22,5(7) | ||||||

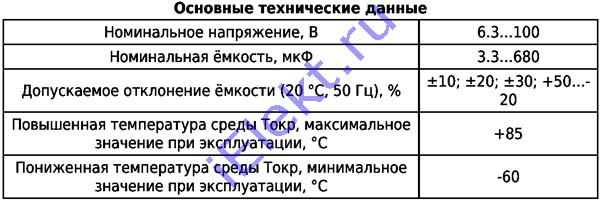

Основные технические данные
| Номинальное напряжение, V | 6,3...100 |
| Номинальная ёмкость, uF | 3,3...680 |
| Допускаемое отклонение ёмкости (20oС, 50Hz), % | +-10, +-20, +-30, +50...-20 |
| Повышенная температура ОС T окр, максимальное значение при эксплуатации, oС | +85 |
| Пониженная температура ОС T окр, минимальное значение при эксплуатации, oС | -60 |

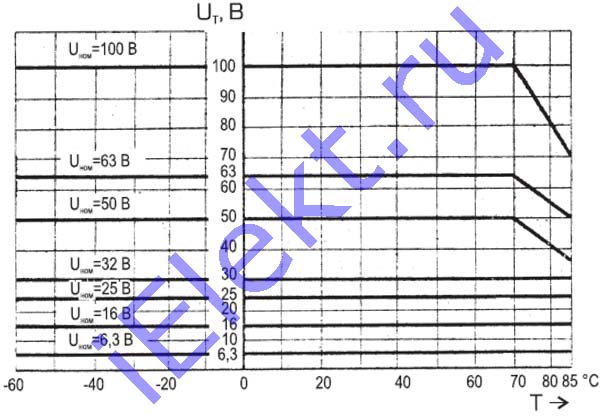

Зависимость К52-1Б 32В 220мкФ отношения максимально допустимых рабочих напряжений конденсаторов от температуры среды

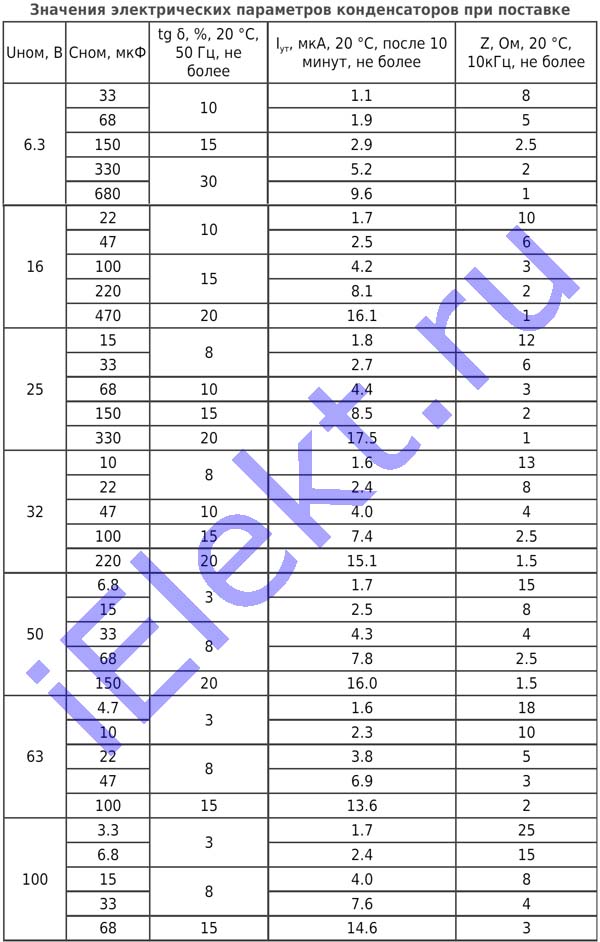

Значения электрических параметров конденсаторов при поставке
| U ном, V | C ном, uF | tg б, %, 20оС, 50Hz, меньше | I ут, uA, 20oC, через 10минут, меньше | Z, Om, 20oC, 10kHz, меньше |
| 6,3 | 33 | 10 | 1,1 | 8 |
| 68 | 1,9 | 5 | ||
| 150 | 15 | 2,9 | 2,5 | |
| 33 | 30 | 5,2 | 2 | |
| 680 | 9,6 | 1 | ||
| 16 | 22 | 10 | 1,7 | 10 |
| 47 | 2,5 | 6 | ||
| 100 | 15 | 4,2 | 3 | |
| 220 | 8,1 | 3 | ||
| 470 | 20 | 16,1 | 1 | |
| 25 | 15 | 8 | 1,8 | 12 |
| 33 | 2,7 | 6 | ||
| 68 | 10 | 4,4 | 3 | |
| 150 | 15 | 8,5 | 2 | |
| 330 | 20 | 17,5 | 1 | |
| 32 | 10 | 8 | 1,6 | 13 |
| 22 | 2,4 | 8 | ||
| 47 | 10 | 4,0 | 4 | |
| 100 | 15 | 7,4 | 2,5 | |
| 220 | 20 | 15,1 | 1,5 | |
| 50 | 6,8 | 3 | 1,7 | 15 |
| 15 | 2,5 | 8 | ||
| 33 | 8 | 4,3 | 4 | |
| 68 | 7,8 | 2,5 | ||
| 150 | 20 | 16,0 | 1,5 | |
| 63 | 4,7 | 3 | 1,6 | 18 |
| 10 | 2,3 | 10 | ||
| 22 | 8 | 3,8 | 5 | |
| 47 | 6,9 | 3 | ||
| 100 | 15 | 13,6 | 2 | |
| 100 | 3,3 | 3 | 1,7 | 25 |
| 6,8 | 2,4 | 15 | ||
| 15 | 8 | 4,0 | 8 | |
| 33 | 7,6 | 4 | ||
| 68 | 15 | 14,6 | 3 |

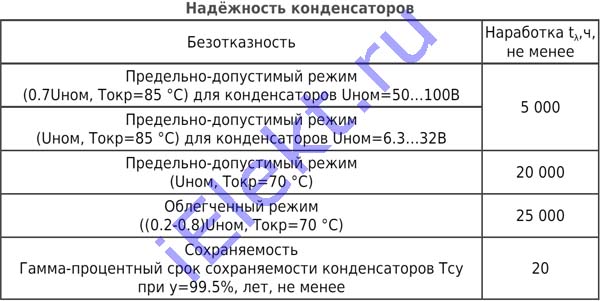

Надежность К52-1Б 32В 220мкФ конденсаторов
| Безотказность | Наработка t, ч, больше |
| Предельнодопустимый режим: (0,7U ном, T окр=85оС) U ном=50...100V; | 5000 |
| (U ном, T окр=85оС) U ном=6,3...32V; | |
| (U ном, T окр=70оС). | 20000 |
| Легкий режим ((0,2-0,8)U ном, T окр=70oС) | 25000 |
| Сохраняемость Гаммапроцентный срок сохранности T cy ( y=99,5%), лет | 20 |
Предельные К52-1Б 32В 220мкФ параметры
