2Т378А1 транзистора бескорпусного:

2Т378А1-2 — транзисторы полупроводниковые биполярные эпитаксиально-планарные NPN импульсные, назначены для использования в РЭА широкого спектра назначения в импульсных каскадах герметизированных микросхем. В качестве элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность транзисторов от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Исполнение бескорпусные на кристаллодержателях с гибкими выводами. Маркировка транзисторов на контейнере-держателе. Климатическое исполнение транзистора УХЛ и соответствуют 2) техусловиям ХА3.365.012ТУ.

Ссылки на технические материалы

ссылки на 2Т378А1-2 дополнительный материал:
карта фото схема контактов
значение контактов параметры предельные параметры
эксплуатация PDF


Эмблема завода изготовителя.

знак завода изготовителя знак завода изготовителя знак завода изготовителя знак завода изготовителя

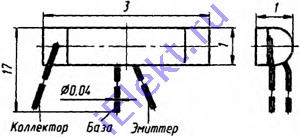

Назначение контактов

назначение выводов
Вес не превышает 0,02g.

Основные электрические параметры при t=25+-10 градусов Цельсия

основные электрические параметры:
Наименование параметра, режим измерения, единица измерения Норма
больше меньше
Статический КП тока в схеме ОЭ при UКБ=5V, Iэ=200mA: Т=+25oC: 2Т378А1-2 20 80
2Т378Б1-2 50 180
T=-60oС: 2Т378А1-2 10 80
2Т378Б1-2 20 180
T=+125oC: 2Т378А1-2 20 220
2Т378Б1-2 50 300
Граничная частота КП тока, MHz, при Uкэ=2V, Iк=30mA 200 400
Константа времени цепи ОС, ps, при UКБ=5V, Iэ=5mA, f=5MHz 30 400
Время рассасывания, ns, при Iк=50mA, Iб1=Iб2=5mA 40 70
Напряжение насыщения коллектор-эмиттер, V, при Iк=200mA, IБ=20mA 0,3 0,8
Напряжение насыщения база-эмиттер, V, при Iк=200mA, Iб=20mA 0,85 1,5
Обратный ток коллектора, uA, при UКБ=UКБ.МАКС: T=+25oС   10
T=+125oС   80
Обратный ток эмиттера, uA, при UБЭ=4V   10
Емкость коллекторного перехода, pF, при Uкб=10V 5 15
Емкость эмиттерного перехода, pF, при Uэб=0 15 40

Предельные 2Т378А1-2 параметры
