2Т948Б транзистора кремниевого:
2Т948Б — биполярный транзистор артикул согласно ГОСТтранзисторы кремний эпитаксиальнопланарные системы NPN генерирующие назначение для использования в усиливающих мощность, умножающих частоты и автогенерирующих в сверх высоко частотном диапазон. Транзисторы биполярные полупроводниковые используются в РЭА в широком спектре использования. Маркируется триоды на верхней керамической части корпуса. Климатическое исполнение УХЛ, чувствительны к статическому электричеству и соответствует техническим условиям: 2) аА0.339.205 ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | габариты | параметры |
| эксплуатация | ||
Знак завода изготовителя

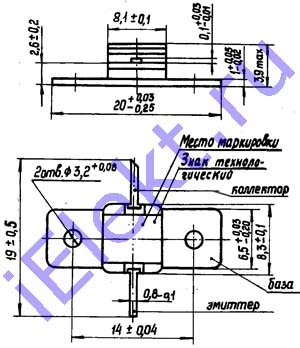

Расположения выводов схематическое, назначение выводов, габаритные размеры, маркировка
Вес не превышает 2g.
Схема соединения электродов с выводами
Основные электрические параметры при t=25+-10 градусов Цельсия
| Наименование параметра (режим измерения), единица измерения | Буквенное обозначение | Допуск | |||
| 2Т948А | 2Т948Б | ||||
| больше | меньше | больше | меньше | ||
| Выходная мощность (медианное значение), W (Uк/б=28V, f=2000MHz, t кор=+25+-10оС): Pвх<=6W | P вых.Ме | 18 | |||
| Pвх<=3W | 9 | ||||
| Коэффициент полезного действия коллектора (медианное значение), % (Uк/б=28V, f=2000MHz, t кор=+25+-10оС): Pвх<=6W | n к.Ме | 35 | |||
| Pвх<=3W | 35 | ||||
| Обратный ток коллектора, mA (U кб=45V, t кор=+25+-10оС) | I кбо | 30 | 15 | ||
| Обратный ток эмиттера, mA (U эб=2V, t кор=+25+-10оС) | I эбо | 20 | 10 | ||
| Модуль КП тока на высоких частотах, при: (f=300MHz, Uк/б=5V, Iэ=1,5A, t кор=+25+-10оС) | |h 21э| | 6,5 | |||
| (f=300MHz, Uк/б=5V, Iэ=0,8A, t кор=+25+-10оС) | 6,5 | ||||
| Критический ток, А (Uк/б=5V, f=300MHz, t кор=+25+-10оС) | I кр | 2,0 | 1,0 | ||
| Постоянная времени цепи обратной связи на высокой частоте, ps (Uк/б=10V, Iэ=150mA, f=30MHz, t кор=+25+-10оС) | t к | 2,2 | 2,5 | ||
| Емк. коллекторного перехода, pF (Uк/б=28V, f=10MHz, t кор=+25+-10оС) | Cк | 30 | 17 | ||
Предельные 2Т948Б параметры
