2В124А9, Варикап полупроводниковый
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
2В124А9 варикапа кремниевого:
2В124А9 — варикап полупроводниковый кремниевый планарноэпитаксиальный используется в радиоэлектронной аппаратуре широкого применения. Назначены для работы в схемах избирателях частот деци-метрового диапазона длин волн. В пластиковом корпусе с неметаллической герметизацией. Марка типономинала указывается на корпусе со стороны анода точкой. Климатическое исполнение УХЛ и соответствует 2) техусловиям аА0.339.684ТУ.Ссылки на технические материалы
| Карта | Фото | Схема соединения электродов с выводами |
| значение контактов | Параметры | Предельные параметры |
| Эксплуатация | ||
Знак завода изготовителя.

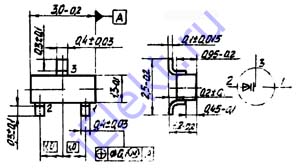

Схема расположения выводов
Маркировка - зеленая точка со стороны анода.
Вес не превышает 0,015g.

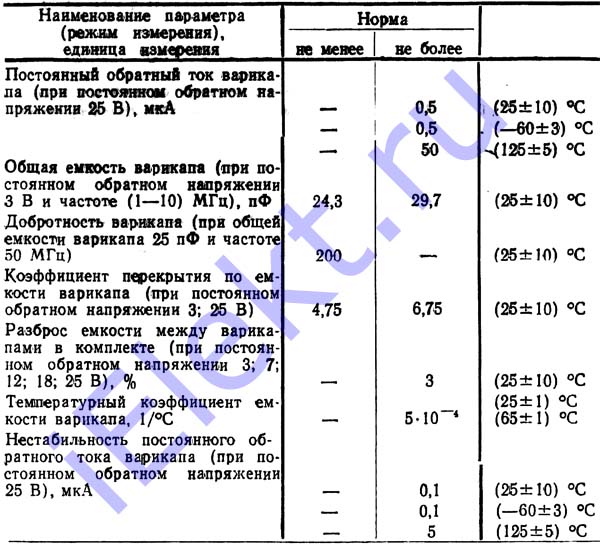

Основные электро параметры при t=25+-10 градусов цельсия
| Наименование параметра, режим измерения, единица измерения | Допуск | Температура, оС | |
| больше | меньше | ||
| Константный инверсный ток варикапа, uA (при константном инверсном напряжении 25V), uA | - | 0,5 | 25+-10 |
| - | 0,5 | -60+-3 | |
| - | 50 | 125+-5 | |
| Общая емкость варикапа (при константном инверсном напряжении 3V и частоте 1-10MHz), pF | 24,3 | 29,7 | 25+-10 |
| Добротность варикапа (при общей емкости варикапа 25pF и частоте 50MHz) | 200 | - | 25+-10 |
| Коэффициент перекрытия по емкости варикапа (при константном инверсном напряжении 3; 25V) | 4,75 | 6,75 | 25+-10 |
| Разброс емкости между варикапами в комплекте (при константном инверсном напряжении 3; 7; 12; 18; 25V), % | - | 3 | 25+-10 |
| Температурный коэффициент емкости варикапа, 1/оС | - | 5*10^(-4) | 25+-1 65+-1 |
| Нестабильность постоянного обратного тока варикапа (при константном инверсном напряжении 25V), uA | - | 0,1 | 25+-10 |
| - | 0,1 | -60+-3 | |
| - | 5 | 125+-5 | |
Предельные 2В124А9 параметры
