3ЛС348А, Индикатор полупроводниковый

3ЛС348А индикатора цифрового:

3ЛС348А — индикатор цифровой артикул согласно ГОСТ
индикаторы полупроводниковые цифровые предназначены для цифрового воспроизведения информации в аппаратуре в качестве полупроводникового семисегментного индикатора с десятичной точкой, используются в радиоэлектронной аппаратуре в широком спектре применения. Галлий-фосфорный индикатор цифровой зеленого цвета свечения в стекляно-керамическом корпусе. Семисегментный индикатор с десятичной точкой, излучение света при подаче прямого тока и в зависимости от комбинации подаваемых сигналов отображение арабских цифр от 0 до 9. Вес не превышает 3г. Тип прибора указывается на групповом вкладыше и черной точкой на керамической части корпуса. Рабочая температура эксплуатации индикатора от -60 до +125 град С. Климатическое исполнение индикатора УХЛ.
Индикатор 2) соответствуют техническим условиям аА0.339.210 ТУ.
Индикатор 1) соответствуют ГОСТ 11630-70 и техническим условиям аА0.336.406 ТУ.

Ссылки на технические материалы

ссылки на 3ЛС348А дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	предельные параметры
эксплуатация	PDF

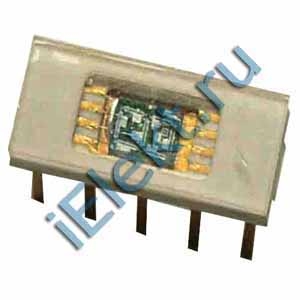

Знак завода изготовителя

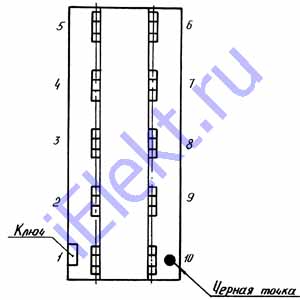

Схема расположения выводов

Черная точка обозначает тип индикатора

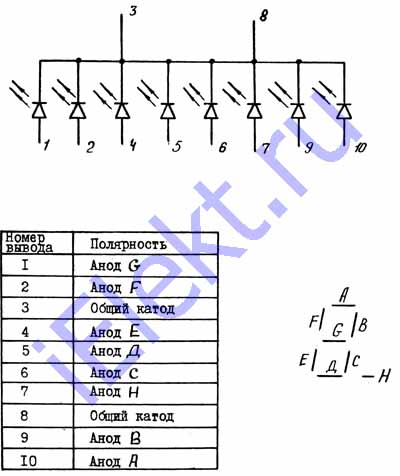

Назначение выводов

Назначение выводов:

Номер вывода	Полярность	Номер вывода	Полярность
1	Анод G	6	Анод C
2	Анод F	7	Анод H
3	Общий катод	8	Общий катод
4	Анод E	9	Анод B
5	Анод Д	10	Анод A

Основные электрические параметры при t=25+-10 градусов Цельсия

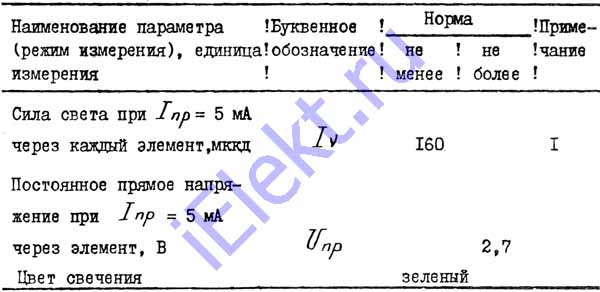

таблица основных 3ЛС348А электрических параметров:

Наименование параметра (режим измерения), единица измерения	Буквенное оюозначение	Норма		Примечание
		больше	меньше
Сила света индикатора при прямовключенном токе Iпрям=5mA через каждую секцию, uкд	Iv	160		1
Константное прямовключенное напряжение, при Iпрям=5mA через элемент, V	Uпрям		2,7
Цвет свечения		зеленый

Примечание:
1.Относительное различие силы света у секций индикатора не более 3.
2.Сила света индикатора определяется как суммарная сила-света восьми секций индикатора.

Предельные 3ЛС348А параметры
