533КП13, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
533КП13 микросхемы полупроводниковой:
533КП13 — цифровая микросхема технологии ТТЛ 533-ей серии, являются транзисторной логикой с функционалом четыре двухвходовых мультиплексора с запоминанием и используются в РЭА в большой области эксплуатации. Производятся в керамометаллическом корпусе 40 2.16-32. Модель изделия наносится на металлической части корпуса. Зарубежный аналог SN54LS298. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.141-04.Ссылки на технические материалы
| карта | фото | схема выводов |
| значение выводов | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

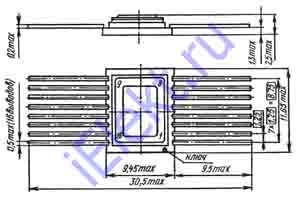

Расположения выводов схематическое
Вес не превышает 1,5g.

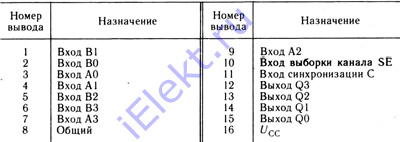

Микросхема интегральная назначение выводов
| Номер вывода | Назначение | Номер вывода | Назначение |
| 1 | Вход B1 | 9 | Вход A2 |
| 2 | Вход B0 | 10 | Вход выборки канала SE |
| 3 | Вход А0 | 11 | Вход синхронизации C |
| 4 | Вход А1 | 12 | Выход Q3 |
| 5 | Вход B2 | 13 | Выход Q2 |
| 6 | Вход B3 | 14 | Выход Q1 |
| 7 | Вход A3 | 15 | Выход Q0 |
| 8 | Общий | 16 | Ucc |

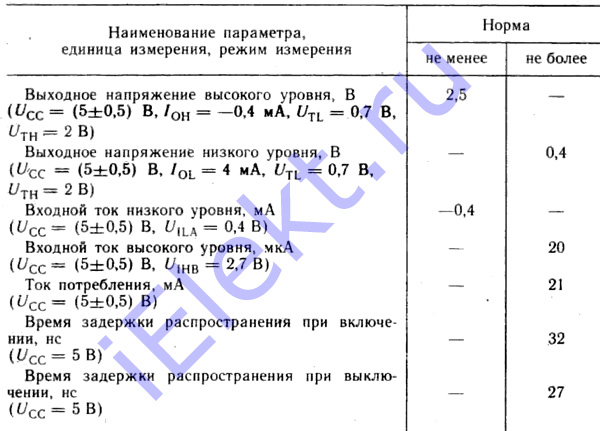

Основные электрические параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Вольтаж на выходе низкого уровня, V (Ucс=(5+-0,5)V) при U TL=0,7V; U TH=2V; I OL=4mA | - | 0,4 |
| Вольтаж на выходе высокого уровня, V (Ucс=(5+-0,5)V) при U TL=0,7V; U TH=2V; I OH=-0,4mA | 2,5 | - |
| Ампераж на входе низкого уровня, mA (Ucс=(5+-0,5)V; U ILA=0,4V) | -0,4 | - |
| Ампераж на входе 533КП13 высокого уровня, uA (Ucс=(5+-0,5)V; U IHB=2,7V) | - | 20 |
| Ток потребления, mA (Ucс=(5+-0,5)V) | - | 21 |
| Продолжительность задержки распределения при включении, ns (Ucс=5V) | - | 32 |
| Продолжительность задержки распределения при выключении, ns (Ucс=5V) | - | 27 |
Предельные 533КП13 параметры
