5514-9А3, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
5514 микросхемы полупроводниковой:
5514-9А3 — цифровая микросхема 5514-ей серии, являются триодной логикой с функционалом 4 мажоритарных логических элемента /2 из 3/ с тремя состояниями на выходе и возможностью блокирования двух каналов, 8 входов без /диодов не шину питания/ и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации с минус 60 по плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям.Ссылки на технические материалы
| карта | фото | условно-графическое обозначение |
| значение выводов | предельные параметры | таблица истинности |
| статические характеристики | динамические параметры | |
Знак завода изготовителя

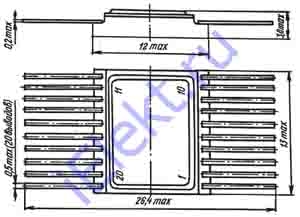

Расположения выводов схематическое
Корпус типа 4153.20-6, масса меньше 2,0 г.
Условно-графическое обозначение
Значение выводов микросхемы
Таблица истинности
Предельные параметры
| Название характеристик, режим и единица замера | Буквенное обозначение параметра | Предельно-допустимый режим | Предельный режим | ||
| Допуск | Допуск | ||||
| больше | меньше | больше | меньше | ||
| Питающее напряжение, V | Ucс | 2.0 | 6.0 | -0.5 | 7.0 |
| Напряжение на входе низшего уровня, V при Ucс < 3.0V | UIL | 0 | 0.2 Ucс | -0.5 | - |
| при Ucс >= 3.0V | 0.3 Ucс | ||||
| Напряжение на входе высшего уровня, V при Ucс < 3.0V | UIн | 0.8 Ucс | Ucс | - | Ucс+0.5 |
| при Ucс >= 3.0V | 0.7 Ucс | ||||
| Напряжение, прикладываемое к выходу, V | UOI | 0 | Ucс | -0.5 | Ucс+0.5 |
| Ток на выходе диода, mA | IIк | - | - | - | +-20 |
| Ток на выходе низшего уровня, mA | IOL | - | 24 | - | - |
| Ток на выходе высшего уровня, mA | IOн | - | -24 | - | - |
| Ток на выходе диода, mA | IOк | - | - | - | +-50 |
| Ток на выходе низшего уровня, mA при UOLD = 1.65V, Та = 25оС | IOLD* | - | 70 | - | - |
| при UOLD = 1.65V, Та = минус 60, плюс 125оС |
57 | ||||
| Ток на выходе высшего уровня, mA при UOнD = 3.85V, Та = 25оС | IOнD* | - | -60 | - | - |
| UOнD = 3.85V, Та = минус 60, плюс 125оС |
-50 | ||||
| Ток по питанию (общий), mA | ICC, IGND | - | - | - | +-100 |
| Продолжительность роста и падения сигнала на входах, ns/V, Ucс=3.0V | tLн, tнL | - | 3 | - | 150 |
| Ucс=4.5V | 3 | 40 | |||
| Ucс=5.5V | 3 | 25 | |||
| Емкость нагрузки, pF | CL | - | 50 | - | 500 |
| * Длительность воздействия режима меньше 2ms | |||||
Статические параметры
| Название характеристик, режим и единица замера | Буквен- ное обозначе- ние | Режим замера | Допуск | Темпе- ратура,оС | ||
| UIL, UIн, IOL, IOн, UI, tLн, tнL, CL |
Ucс, V | больше | меньше | |||
| Напряжение на входе высшего уровня, V | UIн | Uo <= 0.1V или Uo>=Ucс - 0.1V | 3.0 4.5 5.5 |
2.1 3.15 3.85 |
- | 25+-10 -60 125 |
| Напряжение на входе низшего уровня, V | UIL | Uo <= 0.1V или Uo >= Ucс - 0.1V | 3.0 4.5 5.5 |
- | 0.9 1.35 1.65 |
25+-10 -60 125 |
| Напряжение на выходе высшего уровня, V | UOн | UI = UIн или UIL, IOн = -50 uA | 3.0 4.5 5.5 |
2.9 4.4 5.4 |
- | 25+-10 -60 125 |
| UI = UIн или UIL, IOн = -12 mA | 3.0 | 2.58 | 25+-10 | |||
| 3.0 | 2.40 | -60 125 |
||||
| UI = UIн или UIL, IOн = -24 mA | 4.5 5.5 |
3.94 4.94 |
25+-10 | |||
| 4.5 5.5 |
3.70 4.70 |
-60 125 |
||||
| Напряжение на выходе низшего уровня, V | UOL | UI = UIн или UIL, IOL = 50 uA | 3.0 4.5 5.5 |
- | 0.1 0.1 0.1 |
25+-10 |
| UI = UIн или UIL, IOL = 12 mA | 3.0 | 0.36 | 25+-10 | |||
| 3.0 | 0.50 | -60 125 |
||||
| UI = UIн или UIL, IOL = 24 mA | 4.5 5.5 |
0.36 | 25+-10 | |||
| 4.5 5.5 |
0.50 | -60 125 |
||||
| Ток на выходе низшего уровня, uA | IIL | UI = 0V | 5.5 | - | -0.1 | 25+-10 |
| 5.5 | -1.0 | -60 125 |
||||
| Ток на выходе высшего уровня, uA | IIн | UI = Ucс | 5.5 | 0.1 | 25+-10 | |
| 5.5 | 1.0 | -60 125 |
||||
| Ток на выходе низшего уровня, mA | IOLD | UOLD = 1.65V (длительность воздействия режима меньше 2ms) | 5.5 | 70 | - | 25+-10 |
| 5.5 | 57 | -60 125 |
||||
| Ток на выходе высшего уровня, mA | IOнD | UOнD = 3.85V (длительность воздействия режима меньше 2ms) | 5.5 | -60 | 25+-10 | |
| 5.5 | -50 | -60 125 |
||||
| Ток на выходе низшего уровня в состоянии /Выключено/, uA | IOZL | UI (01,19) = UIн, UIL U0 = 0V |
5.5 | - | -0.50 | 25+-10 |
| 5.5 | -10.0 | -60, 125 | ||||
| Ток на выходе высшего уровня в состоянии /Выключено/, uA | IOZн | UI (01,19) = UIн, UIL U0 = Ucс |
5.5 | - | 0.50 | 25+-10 |
| 5.5 | 10.0 | -60, 125 | ||||
| Ток потребления, uA | ICC | 5.5 | 8.0 | 25+-10 | ||
| 5.5 | 160 | -60 125 |
||||
Динамические 5514-9А3 параметры
