564ИЕ15 микросхемы полупроводниковой:
564ИЕ15 — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом программируемый счетчик и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064-17ТУ, бК0.347.064-17ТУ/04, АЕЯР.431200.610-17ТУ.| Разброс напряжений питания с 4,2V по 15V. |
| Предельное напряжение питания от минус 0,5V до 18V. |
| Разброс номинальных температур с минус 60 по плюс 125oC. |
| Продолжительность задержки распределения сигнала при включении и выключении <=360ns при Ucс=5V, U IL=0V, U IH=5V, C L=50pF, Т=25oC. |
| Напряжение на выходе низшего значения <=0,05V при Uсс=5V, U IL=0V, U IH=5V, Т=25oC. |
| Напряжение на выходе высшего значения >=4.95V при Uсс=5,0V, U IL=0V, U IH=5V, Т=25oC. |
| Предельное значение входного и выходного напряжения от -0,5V до (Ucс+0,5)V. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое

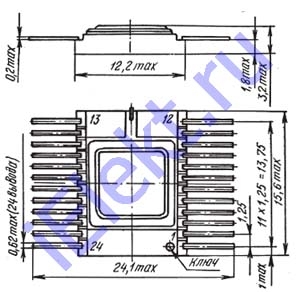

Корпус типа 4118.24-2.

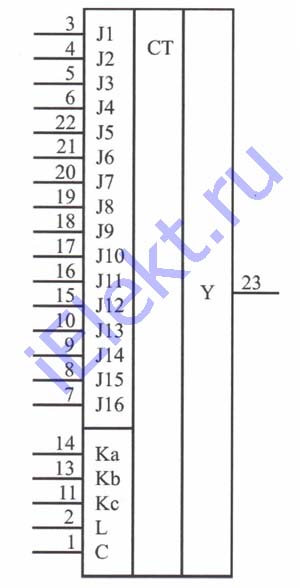

Условное графическое обозначение

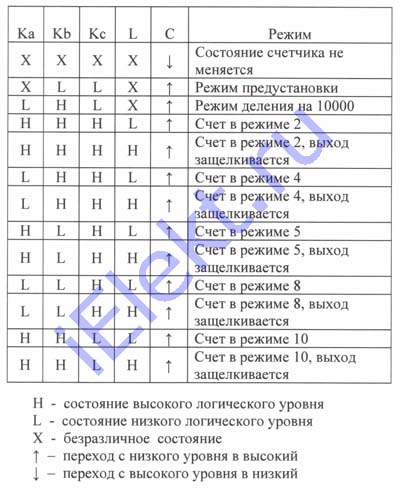

Таблица истинности

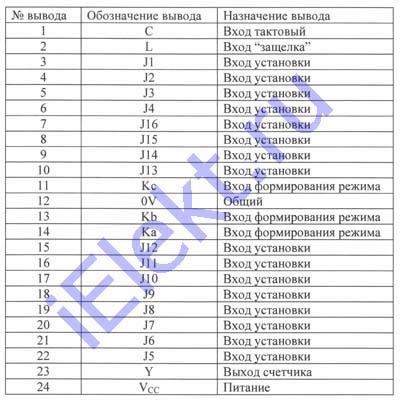

Микросхема интегральная значение выводов
| Номер | Обозначение | Значение | Номер | Обозначение | Значение |
| 1 | C | Вход тактовый | 13 | Kb | Вход формирования режима |
| 2 | L | Вход защелка | 14 |
Ka | Вход формирования режима |
| 3 | J1 | Вход установки | 15 | J12 | Вход установки |
| 4 | J2 | Вход установки | 16 | J11 | Вход установки |
| 5 | J3 | Вход установки | 17 | J10 | Вход установки |
| 6 | J4 | Вход установки | 18 | J9 | Вход установки |
| 7 | J16 | Вход установки | 19 | J8 | Вход установки |
| 8 | J15 |
Вход установки | 20 | J7 | Вход установки |
| 9 | J14 | Вход установки | 21 | J6 | Вход установки |
| 10 | J13 | Вход установки | 22 | J5 | Вход установки |
| 11 | Kc | Вход формирования режима | 23 | Y | Выход счетчика |
| 12 | 0V | Общий | 24 | Vcc | Питание |

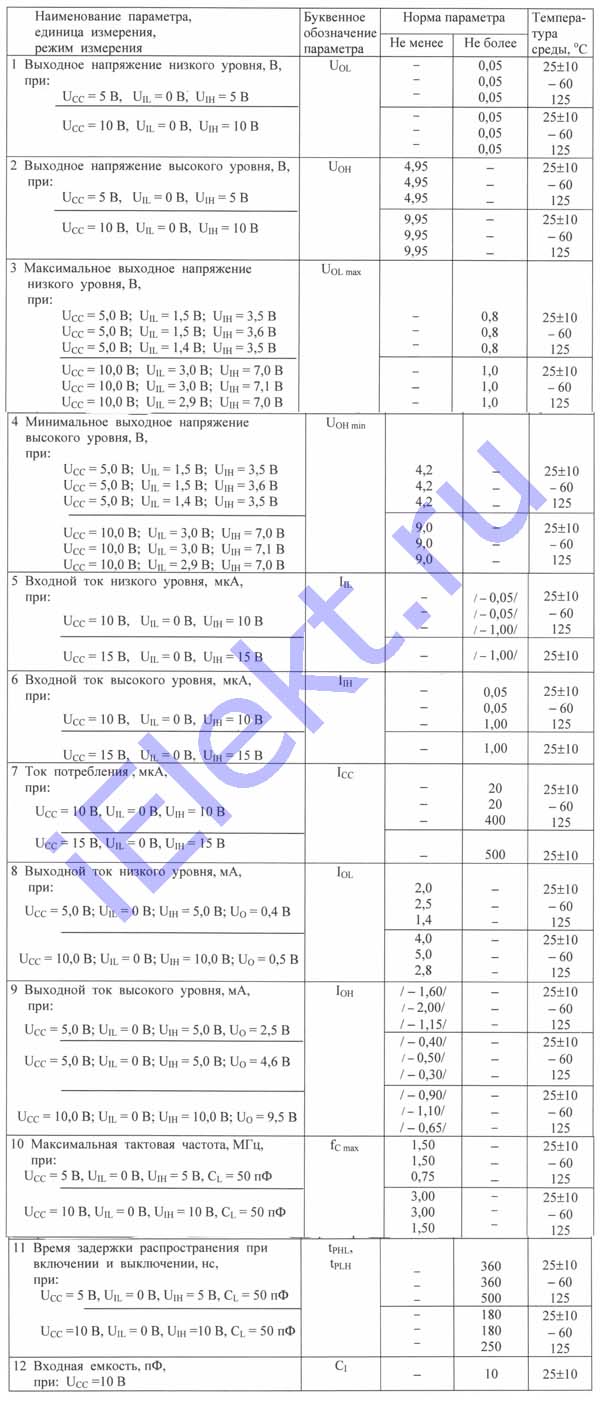

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| больше | меньше | |||
| Напряжение на выходе низшего значения, V, при Ucс=5,0V; U IL=0V; U IH=5,0V | U OL | - - - |
0,05 0,05 0,05 |
25+-10 -60 125 |
| Ucс=10,0V; U IL=0V; U IH=10,0V | - - - |
0,05 0,05 0,05 |
25+-10 -60 125 |
|
Напряжение на выходе высшего значения, V, при Ucс=5,0V; U IL=0V; U IH=5,0V |
U OH | 4,95 4,95 4,95 |
- - - |
25+-10 -60 125 |
| Ucс=10,0V; U IL=0V; U IH=10,0V | 9,95 9,95 9,95 |
- - - |
25+-10 -60 125 |
|
Максимальное напряжение на выходе низшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OL max |
- - - |
0,8 0,8 0,8 |
-60 25+-10 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,1V Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
- - - |
1,0 1,0 1,0 |
-60 25+-10 125 |
|
Минимальное напряжение на выходе высшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OH min |
4,2 4,2 4,2 |
- - - |
-60 25+-10 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,1V Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
9,0 9,0 9,0 |
- - - |
-60 25+-10 125 |
|
Ток на входе низшего значения, uA, при Ucс=10,0V; U IL=0V; U IH=10,0V |
I IL | - - - |
/-0,05/ /-0,05/ /-1,0/ |
-60 25+-10 125 |
| Ucс=15,0V; U IL=0V; U IH=15,0V | - | /-1,00/ | 25+-10 | |
| Ток на входе 564ИЕ15 высшего значения, uA, при Ucс=10,0V; U IL=0V; U IH=10,0V | I IH | - - - |
0,05 0,05 1,0 |
-60 25+-10 125 |
| Ucс=15,0V; U IL=0V; U IH=15,0V | - | 1,00 | 25+-10 | |
Ток на выходе низшего значения, mA, при Ucс=5,0V; U IL=0V; U IH=5,0V; Uo=0,4V |
I OL | 2,5 2,0 1,4 |
- - - |
-60 25+-10 125 |
| при Ucс=10,0V; U IL=0V; U IH=10,0V; Uo=0,5V | 5,0 4,0 2,8 |
- - - |
-60 25+-10 125 |
|
Ток на выходе высшего значения, mA, при Ucс=5,0V; U IL=0V; U IH=5,0V; Uo=2,5V |
I OH | /-1,60/ /-2,0/ /-1,15/ |
- - - |
-60 25+-10 125 |
| Ucс=5,0V; U IL=0V; U IH=5,0V; Uo=4,6V | /-0,50/ /-0,40/ /-0,30/ |
- - - |
-60 25+-10 125 |
|
| Ucс=10,0V; U IL=0V; U IH=10,0V; Uo=9,5V | /-1,10/ /-0,90/ /-0,65/ |
-60 25+-10 125 |
||
Ток потребления, uA, при Ucс=10,0V; U IL=0V; U IH=10,0V |
Icc | - - - |
20 20 400 |
-60 25+-10 125 |
| при Ucс=15,0V; U IL=0V; U IH=15,0V | - |
500,0 |
25+-10 |
|
Максимальная тактовая частота , MHz, при Ucс=5,0V; U IL=0V; U IH=5,0V; C L=50pF |
f Cmax | 1,50 1,50 0,75 |
- - - |
25+-10 -60 125 |
| при Ucс=10,0V; U IL=0V; U IH=10,0V; C L=50pF | 3,00 3,00 1,50 |
- - - |
25+-10 -60 125 |
|
Продолжительность задержки распределения при включении и выключении, ns, при Ucс=5,0V; U IL=0V; U IH=5,0V; C L=50pF |
t PHL, tPLH | - - - |
360 360 500 |
-60 25+-10 125 |
| при Ucс=10,0V; U IL=0V; U IH=10,0V; C L=50pF | - - - |
180 180 250 |
-60 25+-10 125 |
|
| Входная емкость, pF, при Ucс=10V | C i | - | 10,0 | 25+-10 |
Предельные 564ИЕ15 параметры
