564ИП2, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
564ИП2 микросхемы полупроводниковой:
564ИП2 — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом четырехразрядная схема сравнения и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064ТУ9.| Разброс напряжений питания с 4,2V по 15V. |
| Предельное питающее напряжение по 18V. |
| Разброс номинальных температур с минус 60 по плюс 125oC. |
| Продолжительность промедления распределения сигнала <=360 ns, (Ucс=10V, C L=50pF, Т=25oC) |
| Ток потребления <=10 uA при Uсс=10V, Т=25oC. |
| Ток на выходе низшего значения >=1,0mA при Ucс=10V, Uо=0,5V, Т=25oC. |
| Ток на выходе высшего значения >=/-1,0/mA при Ucс=10V, Uо=9,5V, Т=25oC. |
| Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое

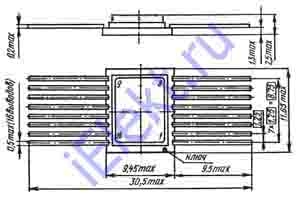

Марка корпуса 402 .16- 23, вес не превышает 1,5g.

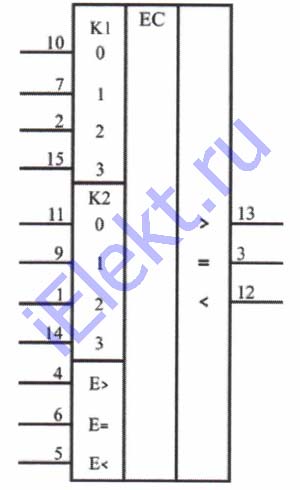

Условное графическое обозначение

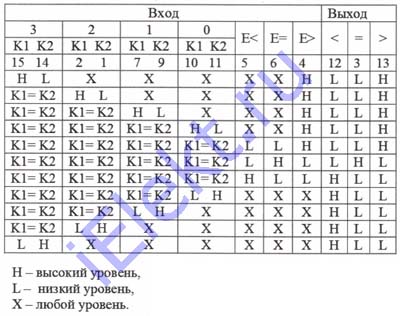

Таблица истинности

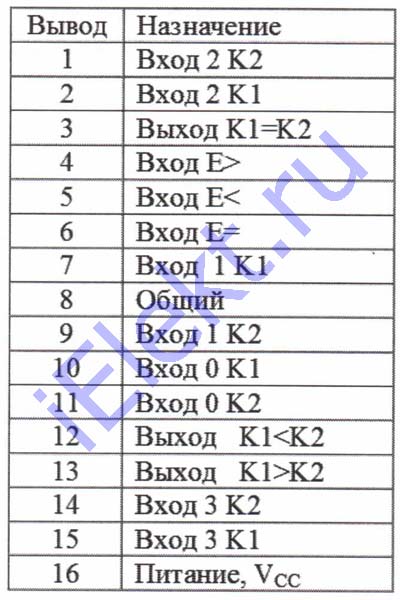

Микросхема интегральная значение выводов
| Номер | Значение | Номер | Значение |
| 1 | Вход 2 К2 | 9 | Вход 1 К2 |
| 2 | Вход 2 К1 | 10 | Вход 0 К1 |
| 3 | Выход К1=К2 | 11 | Вход 0 К2 |
| 4 | Вход Е> | 12 | Выход К1<К2 |
| 5 | Вход Е< | 13 | Выход К1>К2 |
| 6 | Вход Е= | 14 | Вход 3 К2 |
| 7 | Вход 1 К1 | 15 | Вход 3 К1 |
| 8 | Общий | 16 | Питание Vcc |

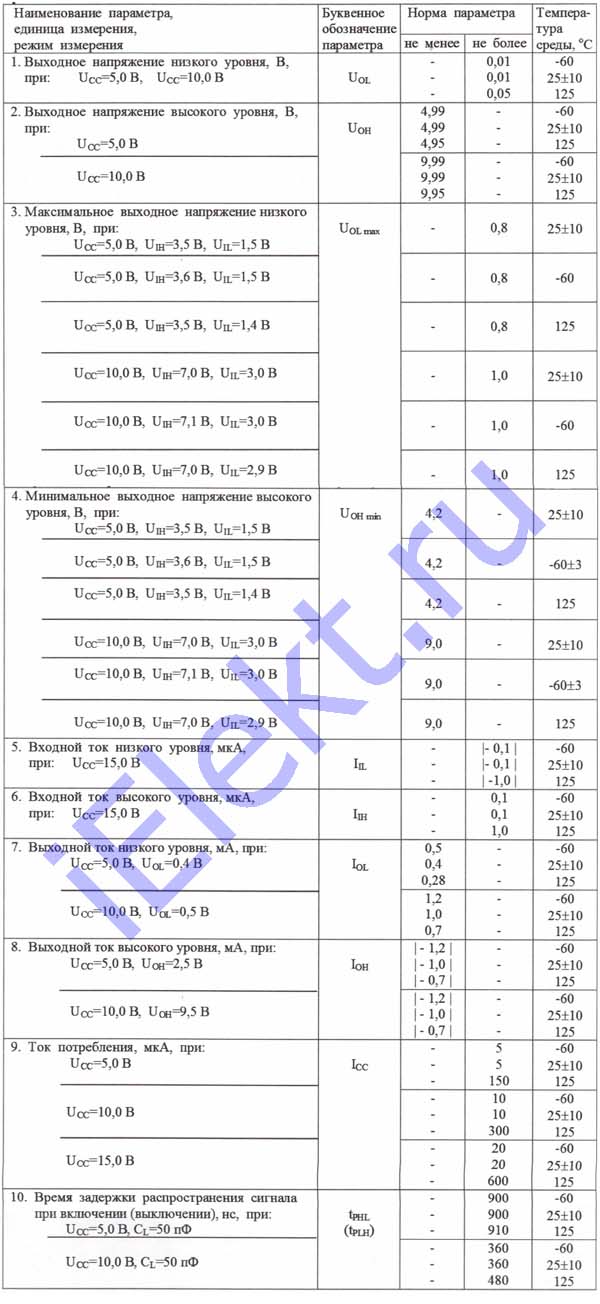

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| не менее | не более | |||
| Напряжение на выходе низшего значения, V, при Ucс=5,0V, Ucс=10,0V | U OL | - - - |
0,01 0,01 0,05 |
-60 25+-10 125 |
Напряжение на выходе высшего значения, V, при Ucс=5,0V |
U OH | 4,99 4,99 4,95 |
- - - |
-60 25+-10 125 |
| Uсс=10,0V | 9,99 9,99 9,95 |
- - - |
-60 25+-10 125 |
|
Максимальное напряжение на выходе низшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OL max | - - - |
0,8 0,8 0,8 |
25+-10 -60 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=3,0V, U IH=7,1V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
- - - |
1,0 1,0 1,0 |
25+-10 -60 125 |
|
Минимальное напряжение на выходе высшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OH min | 4,2 4,2 4,2 |
- - - |
25+-10 -60 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=3,0V, U IH=7,1V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
9,0 9,0 9,0 |
- - - |
25+-10 -60 125 |
|
Ток на входе низшего значения, uA, при Ucс=15,0V |
I IL | - - - |
/-0,1/ /-0,1/ /-1,0/ |
-60 25+-10 125 |
| Ток на входе 564ИП2 высшего значения, uA, при Ucс=15,0V | I IH | - - - |
0,1 0,1 1,0 |
-60 25+-10 125 |
Ток на выходе низшего значения, mA, при Ucс=5V; Uo=0,4V |
I OL | 0,5 0,4 0,28 |
- - - |
-60 25+-10 125 |
| Ucс=10V; Uo=0,5V | 1,2 1,0 0,7 |
- - - |
-60 25+-10 125 |
|
Ток на выходе высшего значения, mA, при Ucс=5V; Uo=2,5V |
I OH | /-1,2/ /-1,0/ /-0,7/ |
- - - |
-60 25+-10 125 |
| Ucс=10,0V; Uo=9,5V | /-1,2/ /-1,0/ /-0,7/ |
- - - |
-60 25+-10 125 |
|
Ток потребления, uA, при Ucс=5,0V |
Icc | - - - |
5 5 150 |
-60 25+-10 125 |
| при Ucс=10,0V | - - - |
10 10 300 |
-60 25+-10 125 |
|
| при Ucс=15,0V | - - - |
20 20 600 |
-60 25+-10 125 |
|
Продолжительность промедления распределения сигнала при включении (выключении), ns, при Ucс=5,0V, C L=50pF |
t PHL (t PLH) | - - - |
900 900 910 |
-60 25+-10 125 |
| Ucс=10,0V, C L=50pF | - - - |
360 360 480 |
-60 25+-10 125 |
|
Предельные 564ИП2 параметры
