564ИР13В, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
564ИР13В микросхемы полупроводниковой:
564ИР13В — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом двенадцатиразрядный регистр последовательного приближения и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064ТУ25.| Разброс напряжений потребления с 4,2V по 15V. |
| Предельное напряжение потребления до 18V. |
| Разброс номинальных температур с минус 60 по плюс 125oC. |
| Продолжительность промедления распределения сигнала <=350 ns (Ucс=5V, C L=50pF, Т=25oC) |
| Ток на выходе низшего значения >=8,0mA при Ucс=10V, Uо=10,0V, Т=25oC. |
| Ток на выходе высшего значения >=/-8,0/mA при Ucс=10V, Uо=0V, Т=25oC. |
| Показатели устойчивости к влиянию специальных факторов И-1, И-2, И-3, С-1 по 2-У; С-3, К-3 по 1-У; И-4 - 1,5ед.; К-1 по 1-У |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое

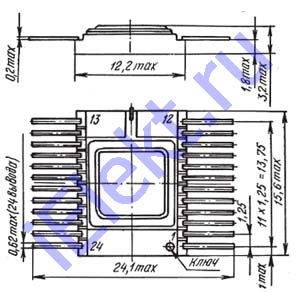

Корпус типа 4118.24-2.01, масса меньше 2,5 грамм.

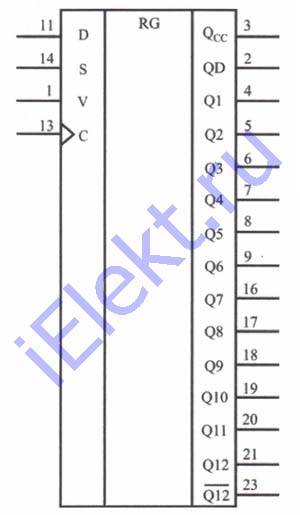

Условное графическое обозначение

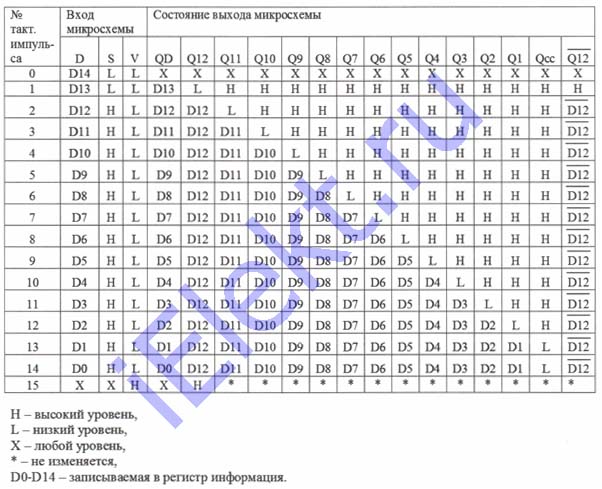

Таблица истинности

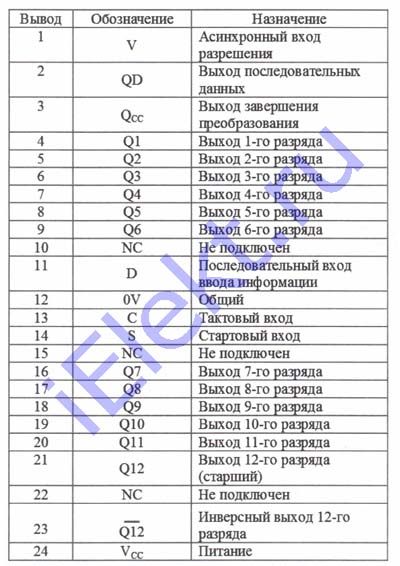

Микросхема интегральная значение выводов
| Номер | Обозначение | Значение | Номер | Обозначение | Значение |
| 1 | V | Асинхроныый вход разрешения | 13 | C | Тактовый вход |
| 2 | QD | Выход последовательных данных | 14 | S | Стартовый вход |
| 3 | Qcc | Выход завершения преобразования | 15 | NC | Не подключен |
| 4 | Q1 | Выход 1-го разряда | 16 | Q7 | Выход 7-го разряда |
| 5 | Q2 | Выход 2-го разряда | 17 | Q8 | Выход 8-го разряда |
| 6 | Q3 | Выход 3-го разряда | 18 | Q9 | Выход 9-го разряда |
| 7 | Q4 | Выход 4-го разряда | 19 | Q10 | Выход 10-го разряда |
| 8 | Q5 | Выход 5-го разряда | 20 | Q11 | Выход 11-го разряда |
| 9 | Q6 | Выход 6-го разряда | 21 | Q12 | Выход 12-го разряда (старший) |
| 10 | NC | Не подключен | 22 | NC | Не подключен |
| 11 | D | Последовательный вход ввода информации | 23 | Q12 (с чертой) | Инверсный выход 12-го разряда |
| 12 | 0V | Общий | 24 | Vcc | Питание |

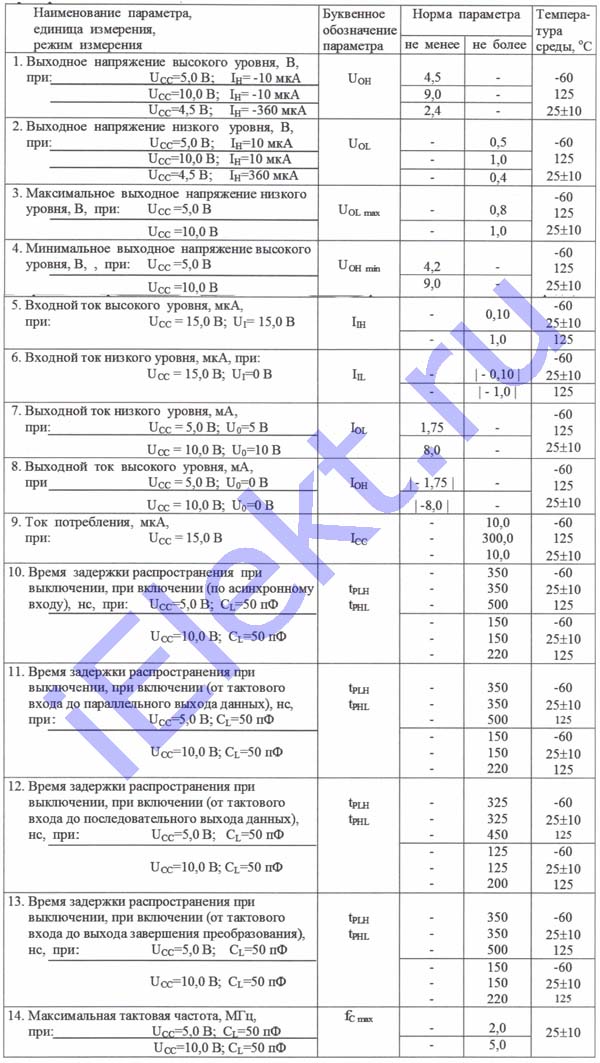

Основные электро параметры при t=25+-10 градусов Цельсия
| Наименование характеристики, единица замера, режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| больше | меньше | |||
Напряжение на выходе низшего значения, V, при Ucс=5,0V, I H=10uA Ucс=10,0V, I H=10uA Ucс=4,5V, I H=360uA |
U OL | - - - |
0,5 1,0 0,4 |
-60 125 25+-10 |
Напряжение на выходе высшего значения, V, при Ucс=5,0V, I H=-10uA Ucс=10,0V, I H=-10uA Ucс=4,5V, I H=-360uA |
U OH | 4,5 9,0 2,4 |
- - - |
-60 125 25+-10 |
Максимальное напряжение на выходе низшего значения, V, при Ucс=5,0V Ucс=5,0V Ucс=10,0V |
U OL max | - - - |
0,8 0,8 1,0 |
-60 125 25+-10 |
Минимальное напряжение на выходе высшего значения, V, при Ucс=5,0V Ucс=5,0V Ucс=10,0V |
U OH min | 4,2 4,2 9,0 |
- - - |
-60 125 25+-10 |
Ток на входе низшего значения, uA, при Ucс=15,0V, U I=15V |
I IL | - - - |
/-0,1/ /-0,1/ /-1,0/ |
-60 25+-10 125 |
| Ток на входе 564ИР13В высшего значения, uA, при Ucс=15,0V, U I=15V | I IH | - - - |
0,1 0,1 1,0 |
-60 25+-10 125 |
| Ток на выходе низшего значения, mA, при Ucс=5V; Uo=5V | I OL | 1,75 |
- |
25+-10 -60 125 |
| Ucс=10V; Uo=10V | 8,0 |
- |
||
Ток на выходе высшего значения, mA, при Ucс=5V; Uo=0V |
I OH | /-1,75/ |
- |
25+-10 -60 125 |
| Ucс=10,0V; Uo=0V | /-8,0/ |
- |
||
Ток потребления, uA, при Ucс=15,0V |
Icc | - - - |
10 10 300 |
-60 25+-10 125 |
Продолжительность промедления распределения сигнала при включении-выключении (по асинхронному входу), ns, при Ucс=5,0V, C L=50pF |
t PHL (t PLH) | - - - |
350 350 500 |
-60 25+-10 125 |
| Ucс=10,0V, C L=50pF | - - - |
150 150 220 |
-60 25+-10 125 |
|
Продолжительность промедления распределения сигнала при включении-выключении (от тактового входа до параллельного выхода данных), ns, при Ucс=5,0V, C L=50pF |
t PHL (t PLH) | - - - |
350 350 500 |
-60 25+-10 125 |
| Ucс=10,0V, C L=50pF | - - - |
150 150 220 |
-60 25+-10 125 |
|
Продолжительность промедления распределения сигнала при включении-выключении (от тактового входа до последовательного выхода данных), ns, при Ucс=5,0V, C L=50pF |
t PHL (t PLH) | - - - |
325 325 450 |
-60 25+-10 125 |
| Ucс=10,0V, C L=50pF | - - - |
125 125 200 |
-60 25+-10 125 |
|
Продолжительность промедления распределения сигнала при включении-выключении (от тактового входа до выхода завершения преобразования), ns, при Ucс=5,0V, C L=50pF |
t PHL (t PLH) | - - - |
350 350 500 |
-60 25+-10 125 |
| Ucс=10,0V, C L=50pF | - - - |
150 150 220 |
-60 25+-10 125 |
|
Максимальная тактовая частота, MHz, Ucс=5,0V, C L=50pF Ucс=10,0V, C L=50pF |
f C max | - - |
2,0 5,0 |
25+-10 |
Предельные 564ИР13В параметры
