564ИР2, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
564ИР2 микросхемы полупроводниковой:
564ИР2 — цифровая микросхема 564-ой серии, являются транзисторной логикой с функционалом два четырехразрядных регистра сдвига и используются в РЭА большой области эксплуатации. Производятся в керамометаллическом корпусе. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125oC. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.064-11ТУ.| Разброс напряжений потребления с 4,2V по 15V. |
| Предельное напряжение потребления от минус 0,5V до 18V. |
| Разброс номинальных температур с минус 60 по плюс 125oC. |
| Продолжительность промедления распределения сигнала при включении-выключении <=970 ns при Ucс=5V, U IH=5V, U IL=0V, C L=50pF, Т=25oC. |
| Напряжение на выходе низшего значения <=0,01V при Ucс=5V, U IH=5V, U IL=0V, C L=50pF, Т=25oC. |
| Напряжение на выходе высшего значения >=4,99V при Ucс=5V, U IH=5V, U IL=0V, C L=50pF, Т=25oC. |
| Предельное значение входного и выходного напряжения от минус 0,5V до (Ucс+0,5) V. |
| Показатели устойчивости к влиянию специальных факторов по группам исполнения 7.И1 - 3Ус, 7.И6 - 4Ус, 7.И7 - 2х4Ус, 7.С1 - 10х1Ус, 7.С4 - 1Ус, 7.К1 - 0,4х1К, 7.К4 - 0,5х1К, 7.И8 - 0,02х1Ус. |
Ссылки на технические материалы
| карта | фото | условное графическое обозначение |
| значение выводов | параметры | таблица истинности |
| эксплуатация | ||
Знак завода изготовителя
Расположения выводов схематическое
Корпус типа 402.16-33, масса меньше 1,5 г.
Условное графическое обозначение

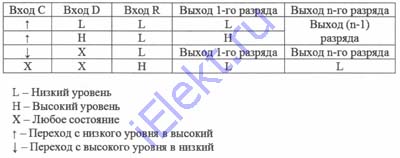

Таблица истинности

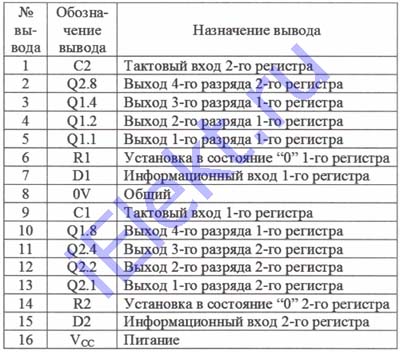

Микросхема интегральная значение выводов
| Номер | Обозначение | Значение | Номер | Обозначение | Значение |
| 1 | C2 | Тактовый вход 2-го регистора | 9 | C1 | Тактовый вход 1-го регистра |
| 2 | Q2.8 | Выход 4-го разряда 2-го регистра | 10 | Q1.8 | Выход 4-го разряда 1-го регистра |
| 3 | Q1.4 | Выход 1-го разряда 1-го регистра | 11 | Q2.4 | Выход 3-го разряда 2-го регистра |
| 4 | Q1.2 | Выход 2-го разряда 1-го регистра | 12 | Q2.2 | Выход 2-го разряда 2-го регистра |
| 5 | Q1.1 | Выход 1-го разряда 1-го регистра | 13 | Q2.1 | Выход 1-го разряда 2-го регистра |
| 6 | R1 | Установка в состояние Ноль 1-го регистра | 14 | R2 | Установка в состояние Ноль 2-го регистра |
| 7 | D1 | Информационный вход 1-го регистра | 15 | D2 | Информационный вход 2-го регистра |
| 8 | 0V | Общий | 16 | Vcc | Питание |

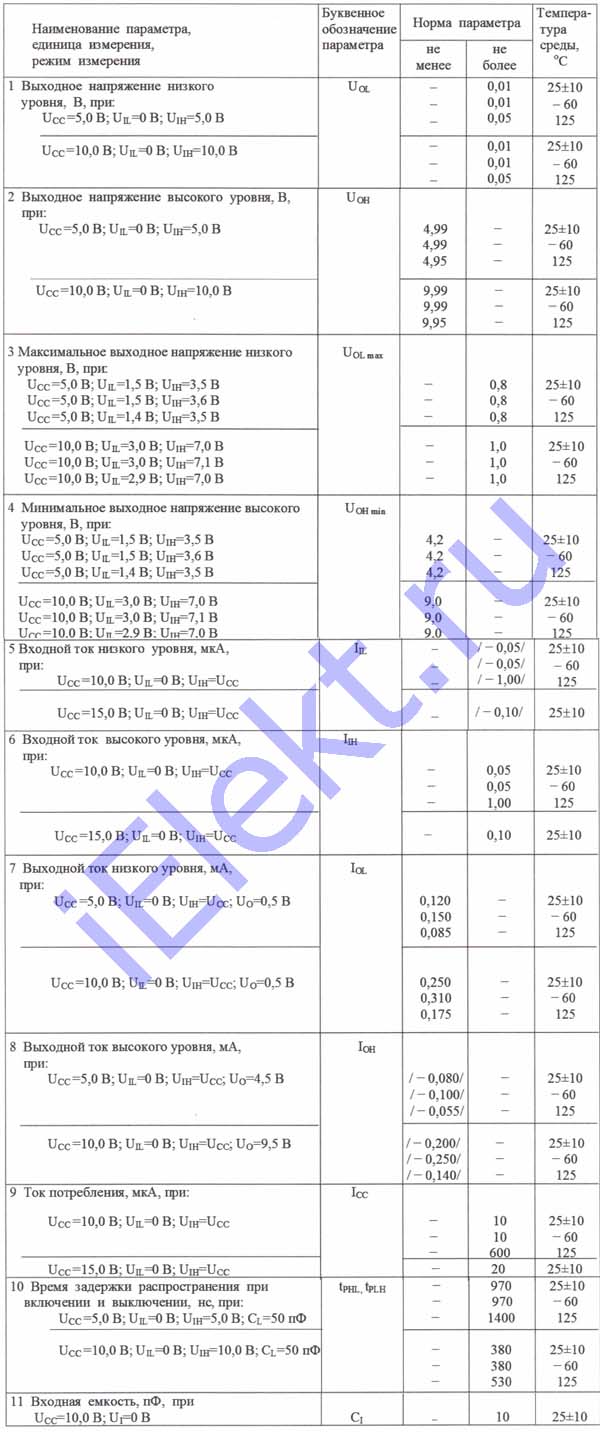

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Буквенное обозначение | Норма | Температура среды,oC | |
| больше | меньше | |||
| Напряжение на выходе низшего значения, V, при Ucс=5,0V, Ucс=10,0V | U OL | - - - |
0,05 0,05 0,05 |
-60 25+-10 125 |
Напряжение на выходе высшего значения, V, при Ucс=5,0V, U IL=0V, U IH=5,0V |
U OH | 4,99 4,99 4,95 |
- - - |
-60 25+-10 125 |
| Ucс=10,0V, U IL=0V, U IH=10,0V | 9,99 9,99 9,95 |
- - - |
-60 25+-10 125 |
|
Максимальное напряжение на выходе низшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OL max | - - - |
0,8 0,8 0,8 |
25+-10 -60 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=1,5V, U IH=7,1V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
- - - |
1,0 1,0 1,0 |
25+-10 -60 125 |
|
Минимальное напряжение на выходе высшего значения, V, при Ucс=5,0V, U IL=1,5V, U IH=3,5V Ucс=5,0V, U IL=1,5V, U IH=3,6V Ucс=5,0V, U IL=1,4V, U IH=3,5V |
U OH min | 4,2 4,2 4,2 |
- - - |
25+-10 -60 125 |
Ucс=10,0V, U IL=3,0V, U IH=7,0V Ucс=10,0V, U IL=1,5V, U IH=7,1V Ucс=10,0V, U IL=2,9V, U IH=7,0V |
9,0 9,0 9,0 |
- - - |
25+-10 -60 125 |
|
Ток на входе низшего значения, uA, при Ucс=10,0V, U IL=0V, U IH=Ucс |
I IL | - - - |
/-0,05/ /-0,05/ /-1,0/ |
25+-10 -60 125 |
| Ucс=15,0V, U IL=0V, U IH=Ucс | /-0,1/ | 25+-10 | ||
| Ток на входе 564ИР2 высшего значения, uA, при Ucс=10,0V, U IL=0V, U IH=Ucс | I IH | - - - |
0,05 0,05 1,0 |
-60 25+-10 125 |
| Ucс=15,0V, U IL=0V, U IH=Ucс | - | 0,1 | 25+-10 | |
Ток на выходе низшего значения, mA, при Ucс=5,0V, U IL=0V, U IH=Ucс; Uo=0,5V |
I OL | 0,15 0,12 0,085 |
- - - |
-60 25+-10 125 |
| Ucс=10,0V, U IL=0V, U IH=Ucс; Uo=0,5V | 0,31 0,25 0,175 |
- - - |
-60 25+-10 125 |
|
Ток на выходе высшего значения, mA, при Ucс=5,0V, U IL=0V, U IH=Ucс; Uo=4,5V |
I OH | /-0,1/ /-0,08/ /-0,055/ |
- - - |
-60 25+-10 125 |
| Ucс=10,0V, U IL=0V, U IH=Ucс; Uo=9,5V | /-0,25/ /-0,2/ /-0,14/ |
- - - |
-60 25+-10 125 |
|
Ток потребления, uA, при Ucс=10,0V, U IL=0V, U IH=Ucс |
Icc | - - - |
10 10 600 |
-60 25+-10 125 |
| Ucс=15,0V, U IL=0V, U IH=Ucс | - |
20 |
25+-10 |
|
Продолжительность промедления распределения сигнала при включении-выключении, ns, при Ucс=5,0V, U IL=0V, U IH=Ucс, C L=50pF |
t PHL t PLH |
- - - |
970 970 1400 |
-60 25+-10 125 |
| Ucс=10,0V, U IL=0V, U IH=Ucс, C L=50pF | - - - |
380 380 530 |
-60 25+-10 125 |
|
Входная емкость, pF, при Ucс=10,0V, U I=0V |
C I | - |
10 |
25+-10 |
Предельные 564ИР2 параметры
