580ВМ80, Микросхема интегральная
для приобретения (купить, заказать) данного товара напишите нам на sales@iElekt.ru или перейдите по ссылке на страницу покупки заинтересовавшего Вас товара:
.Вернуться на "главную" страницу сайта
. Согласовать цену, уточнить наличие и условия поставки компонентов или связаться с менеджером. Перейдите в раздел
.
580ВМ80 микросхемы полупроводниковой:
580ВМ80 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом собой параллельное восьмиразрядное ЦПУ с набором системых команд. Чип включает в себя шестнадцатиразрядный адресный и восьмиразрядный данных каналы. Канал адреса создает непосредмтвенную адресацию ВП до 65536байт, 256 устройств ввода-вывода. Восьмиразрядное АЛУ МП выполняет арифметико-логические операции над 2-ичными данными, а также работает с двоичнодесятичными числами. Микросхемы выполнены в металлокерамическом корпусе 2140.20-4. Тип прибора указывается на металлическом корпусе. Рабочая температура эксплуатации микросхемы от -60 до +125 град С. Климатическое исполнение микросхемы УХЛ. Микросхемы соответствуют 2) техническим условиям бК0.347.281-01ТУ.
Ссылки на технические материалы
| карта | фото | схема выводов |
| графическое обозначение | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

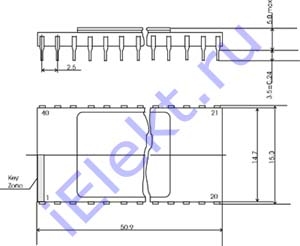

Схема расположения выводов
Вес не превышает 6g.
Условно графическое обозначение
Назначение выводов
| Контакт | Цепь | Контакт | Цепь |
| 01 | Вых /адресн. шины микросхемы/ | 18 | Вых /выдача/ |
| 02 | Общий | 19 | Вых /синхронизация/ |
| 03-10 | Шины данных микросхемы (2-направленные трехстабильные) | 20 | Uп2 |
| 11 | Uсмещения подложки | 21 | Вых /подтвержд. запроса шин/ |
| 12 | Вх /установка/ | 22 | Вх /сигнал тактового импульса/ |
| 13 | Вх /запрос шин/ | 23 | Вх /готовность/ |
| 14 | Вх /запрос прерывания/ | 24 | Вых /ожидание/ |
| 15 | Вх /сигнал такт. импульса/ | 25-27 | Вых /адресн. шины микросхем/ |
| 16 | Вых /подтвержд. прерывания/ | 28 | Uп1 |
| 17 | Вых /прием/ | 29-40 | Вых /адресн. шины микросхем/ |
Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Uноминальное питания, V: Uп1 | 12-5% | 12+5% |
| Uп2 | 5-5% | 5+5% |
| Напряжение импульсов тактовых сигналов, V: высшего значения | 9,0 | 13,0 |
| низшего значения | -0,30 | +0,80 |
| Входное напряжение, V: низшего значения | 0,80 | |
| высшего значения | 3,30 | |
| Выходное напряжение, V: высшего значения | 3,70 | |
| низшего значения | 0,450 | |
| Iпотребления от ИП, mA: Uп1 | 75,0 | |
| Uп2 | 85,0 | |
| Iпотребления от ИН смещения подложки, mA | 1,0 | |
| Iутечки на входах тактовых импульсов, uA | -10,0 | 10,0 |
| Iвыходной в состоянии /выключено/, uA: Uвх=0,45V | -100,0 | 100,0 |
| Uвх=5,25V | -10,0 | 10,0 |
| Iутечки на входах, uA | -10,0 | 10,0 |
| Iвходной по каналу данных в режиме /прием/, mA: 0<=Uвх<=0,45V | /-0,10/ | |
| 0,45<=Uвх<=5,25V | /-2,0/ | |
| Периодичность следования 580ВМ80 такт/импульсов С1, С2, us | 0,480 | 2,0 |
| Длина такт/импульсов, ns: С1 | 60,0 | |
| С2 | 220,0 | |
| Tперехода С1, С2 из состояния низшего (высшего) значения в состояние высшего (низшего) значения, ns | 0 | 50,0 |
| Tзадержки, ns: С2 (низшего значения) относ-но С1 (низшего значения) | 0 | |
| С1 относ-но С2 | 80,0 | |
| С2 (высшего значения) относ-но С1 (низшего значения) | 70,0 | |
| /прием/td> относ-но D7...D0, А15...А0 | 0 | |
| Tзадержки распространения, ns: А15...А0 (низшего значения) относ-но С2 (высшего значения) | 200,0 | |
| D7...D0 относ-но С2 (высшего значения) | 220,0 | |
| D7...D0 и А15...А0 (высокоимпедансное состояние) относ-но С2 (высшего значения) | 120,0 | |
| ACKRQ относ-но С1 | 120,0 | |
| /синхронизация/ относ-но С1 и С2 | 120,0 | |
| /прием/ относ-но С2 | 25,0 | 140,0 |
| /ожидание/ относ-но С1 | 120,0 | |
| /подтверждение прерывания/ относ-но С2 | 200,0 | |
| /выдача/ относ-но С1 | 140,0 | |
| Tустановления, ns: D7...D0 относ-но С2 | 150,0 | |
| D7...D0 относ-но С1 во время действия сигнала /прием/ | 30,0 | |
| /готовность/ относ-но С2 | 120,0 | |
| /запрос прерывания/ относ-но С2 | 120,0 | |
| RQ относ-но С2 | 140,0 | |
| Tсохранения /запрос захвата/, /готовность/, /запрос прерывания/, относ-но С2, ns | 0 | |
Предельные 580ВМ80 параметры
