588ВА2 микросхемы полупроводниковой:
588ВА2 — цифровая микросхема технологии КМОП, функциональное назначение приемо-передатчик для сопряжения с трансформаторной магистралью, два канала обмена и используются в РЭА в большой области эксплуатации в аппаратуре с жестко ограниченным энергопотреблением и весогабаритными характеристиками. Производятся в керамометаллическом корпусе 427.18-1.03. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатически исполнены УХЛ и соответствует 2) техусловиям бК0.347.367-10ТУ.Ссылки на технические материалы
| карта | фото | схема выводов |
| графическое обозначение | параметры | предельные параметры |
| эксплуатация | ||
Знак завода изготовителя

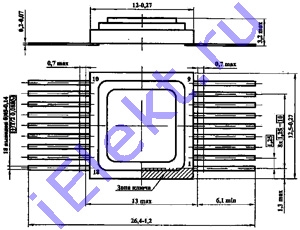

Схема расположения выводов
Вес не превышает 2,2g.
Условно графическое обозначение
Назначение выводов
| Контакт | Цепь | Контакт | Цепь |
| 01 | Напряжение питания (Uп1) | 10 | Вых сигнала управления СО |
| 02 | Вх передатчика D2.2 | 11 | Напряжение питания (Uп1) |
| 03 | Вых передатчика D4.1 | 12 | Вх коррекции NC |
| 04 | Вх передатчика D2.1 | 13 | Выход установки начального состояния SR2 |
| 05 | Вход установки начального состояния SR1 | 14 | Вых передатчика D4.2 |
| 06 | Общий | 15 | Вх блокировки передатчика DE2 |
| 07 | Вход приемника D1 | 16 | Вх блокировки передатчика DE1 |
| 08 | Напряжение питания (Uп1) | 17 | Вых приемника D3.1 |
| 09 | Напряжение питания (-Uп2) | 18 | Вых приемника D3.1 |

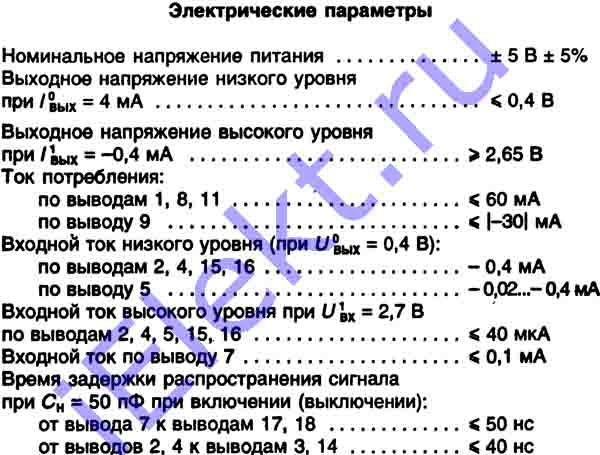

Основные электро параметры при t=25+-10 градусов Цельсия
| Название характеристики, единица и режим замера | Норма | |
| больше | меньше | |
| Номинальное напряжение питания, V | +-5+-5% | |
| Uвыходное низкого уровня, V (Iвых0=4mA) | 0,4 | |
| Uвыходное высокого уровня, V (Iвых1= -0,4mA) | 2,65 | |
| Ток потребления, mA: по выв 1, 8, 11 | 60 | |
| по выв 9 | /-30/ | |
| Входной ток низкого уровня, mA (при Uвых=0,4V): по выв 2, 4, 15, 16 | /-0,4/ | |
| по выв 5 | /-0,02/ | /-0,4/ |
| Входной ток высокого уровня, mA (Uвх1= 2,7V): по выв 2, 4, 5, 15, 16 | 0,04 | |
| по выв 7 | 0,1 | |
| Время задержки распространения сигнала при включении (выключении), ns (Cн=50pF): от выв 7 к выв 17, 18 | 50 | |
| от выв 2, 4 к выв 3, 14 | 40 | |
Предельные 588ВА2 параметры
