Д408П, Диод полупроводниковый

Д408П диода кремниевого:

Д408П — диоды СВЧ (артикул согласно ГОСТ) кремний полупроводниковые, точечные смесительные в керамометаллическом корпусе, назчены для использования в РЭА в диапазоне длин волн 10sm в состав элементов составных интегральных чипов, микрочипов, блоков и аппаратуры, создающих герметичность и защищенность диодов СВЧ от влияния высокого уровня влажности, солей пыли, плесени, изморози и водяных осадков и перепадов давления. Маркировка на каждом диоде должна быть отчетливо нанесена: товарный знак предприятия изготовителя, обозначение типа, полярность, дата производства, клейма представителя заказчика на керамической части корпуса. Климатическое исполнение диода СВЧ и соответствуют 2) техническим условиям 3.360.050 ТУ.

Ссылки на технические материалы

ссылки на Д408П дополнительный материал:

карта	фото	габаритные размеры
значение контактов	параметры	разброс параметров
эксплуатация	PDF

Знак завода изготовителя

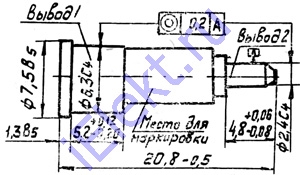

Габаритные размеры

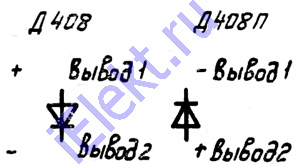

Схема расположения и назначение контактов

Вес диода Д408П 2,7g, Д408 2,5g.

Основные электро показатели при t=25+-10 градусов цельсия

основные электро показатели:

Наименование показателя, режим замера, единица замера	Норма
	больше	меньше
Допустимый множитель шума диода Д408П, dB (Lн=10sm, Рнд=0,5mW)	-	7,5
Выпрямленный ампераж, mA (Lн=10sm, Рнд=0,5mW)	0,8	-
R на выходе, Om (Lн=10sm, Рнд=0,5mW)	290	390
Множитель стоячей волны по вольтажу (Lн=10sm, Рнд=0,5mW)	-	1,3

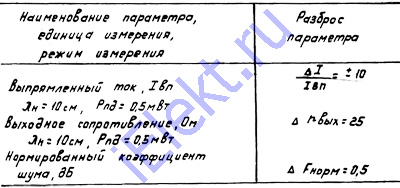

Разброс электро показателей

разброс электро показателей в паре:

Наименование показателя, режим замера, единица замера	Разброс показателей
Выпрямленный ампераж, Iвп (Lн=10sm, Рнд=0,5mW)	дельта I/Iвп=+-10
Выходное сопротивление, Om (Lн=10sm, Рнд=0,5mW)	дельта Rвых=25
Допустимый множитель шума, dB	дельта Fнорм=0,5

Указания по Д408П эксплуатации

Отбор диодов не допускается.
Не разрешается применение диодов в совмещенных предельно-допустимых режимах.
Максимальный статический поенциал 30V.
