ИПВ72А-4/5*7К, Индикатор полупроводниковый

ИПВ72А индикатора знакосинтезирующего:

ИПВ72А-4/5*7К — индикатор полупроводниковый артикул согласно ГОСТ
индикаторы знакосинтезирующие назначение для отображения буквенно-цифровой и символьной информации, используются в радиоэлектронной аппаратуре в широком спектре применения. Включены в структуру КМОПсхемы управления Б1542ИР1-4 бКО.347.608ТУ для последовательной записи раскодированной информации для 1-именных столбцов индикатора и хранения ее в сдвигающих регистрах. Тип прибора указывается на групповом вкладыше. Рабочая температура эксплуатации модуля экрана от -60 до +125 град С. Климатическое исполнение УХЛ и модули экрана 2) соответствуют техническим условиям АЕЯР.432220.232ТУ.

Ссылки на технические материалы

ссылки на ИПВ72А-4/5*7К дополнительный материал:

карта	фото	схема выводов
значение выводов	параметры	графическое обозначение
принципиальная схема	PDF

Знак завода изготовителя

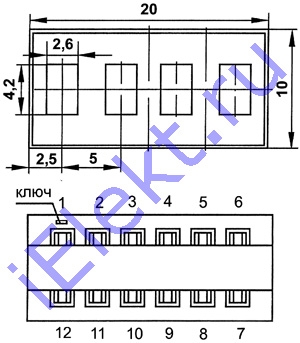

Схема расположения контактов

Условное графическое обозначение

Электрическая принципиальная схема

Таблица назначения выводов

таблица ИПВ72А-4/5*7К назначения выводов:

Номер контакта	Значение контакта	Номер контакта	Значение контакта
1	Столбец1	7	Вых информации
2	Столбец2	8	Вх гашения
3	Столбец3	9	ИП
4	Столбец4	10	Вх тактирования
5	Столбец5	11	Общий
6	Контрольный выв	12	Вх информации

Основные электро параметры при t=25+-10 градусов Цельсия

таблица основных электро параметров:

Наименование параметра, единица замера, режим замера	Буквенное обозначение	ИПВ72А-4/5*7К		ИПВ72А-4/5*7Л
		больше	меньше	больше	меньше
Длина волны, nm	a	560	580	650	670
Сила света сегмента отображения, ukd	Iv	1300		120
Относительный разброс силы света: - разряда	Ivmax/Ivmin		3		3
- индикатора			3		4
Iвх сигнала информации уровня, uA: высшего	Iвх.и1		2		2
низшего	Iвх.и0		2		2
Iпотребл в режиме хранения, uA	Iпот.хр1		25		25
	Iпот.хр0		500		500
Iвых каждого столбца, mA	Iст		250		200
Напряжение сигнала вых информации уровня, V: высшего	Uвых.и1	2,4		2,4
низшего	Uвых.и0		0,4		0,4

Рекомендации по ИПВ72А-4/5*7К эксплуатации

Для равномерного свечения индикаторов в оборудовании рекомендуется укомплектовывать индикаторами одинаковой категории по силе света (маркировка категорий на корпусе - числами 1, 2, 3, 4, 5).

Категории по силе света

Категория	Сила света lv, мккд
	ИПВ72А-4/5*7К	ИПВ72А-4/5*7Л
1	500-1000	1700-1900
2	1000-2000	1900-2800
3	2000-3000	2800-4200
4	3000-4000	4200-6300
5	>4000	6300-9400
6	-	>9400
