М1804ВН1 микросхемы полупроводниковой:
М1804ВН1 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)микросхемы интегральные используются в РЭА в большой области применения с функционалом микропрограммная схема векторного приоритетного прерывания. Микросхемы выполненны в керамическом корпусе 2123.40-6, на основе транзисторно - транзисторной логики с диодами Шоттки. Модель изделия наносится на металлической части корпуса. Номинальное значение нагрева при эксплуатации от минус 60 до плюс 125град С. Климатическое исполнение микросхемы УХЛ и соответсвуют 2) техническим условиям бК0.347.328ТУ и бК0.347.328-05ТУ.
Ссылки на технические материалы
| карта | фото | схема контактов |
| значение контактов | параметры | предельные параметры |
| таблица истинности | ||
Знак завода изготовителя

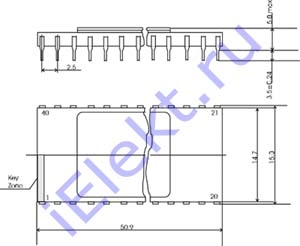

Схема расположения контактов микросхемы
Вес не превышает 7g.

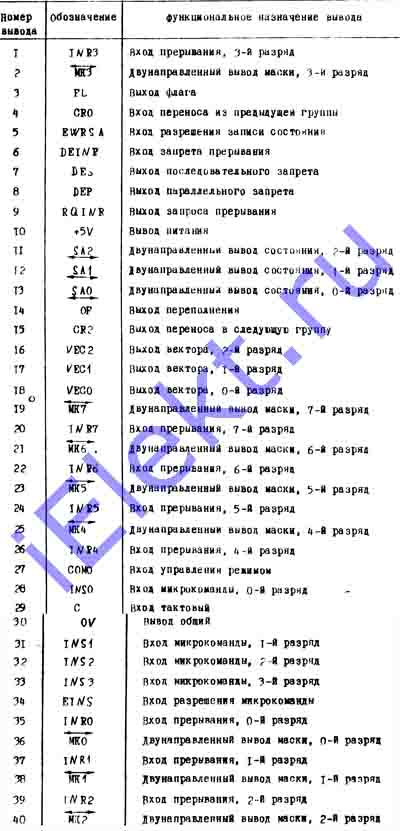

Таблица назначения контактов микросхемы
| Номер конт. |
Обозна- чение |
Функциональное назначение контактов | Номер конт. |
Обозна- чение |
Функциональное назначение контактов |
| 1 | INR3 | Вх прерывания, 3-разряд | 21 | MK6 | 2-направленный выв маски, 6-разряд |
| 2 | MK3 | 2-направленный выв маски, 3-разряд | 22 | INR6 | Вх прерывания, 6-разряд |
| 3 | FL | Вых флага | 23 | MK5 | 2-направленный выв маски, 5-разряд |
| 4 | CRO | Вх переноса из предыдущей группы | 24 | INR5 | Вх прерывания, 5-разряд |
| 5 | EWRSA | Вх разрешения записи состояния | 25 | MK4 | 2-направленный выв маски, 4-разряд |
| 6 | DEINP | Вх запрета прерывания | 26 | INR4 | Вх прерывания, 4-разряд |
| 7 | DES | Вых последовательного запрета | 27 | COM0 | Вх управления режимом |
| 8 | DEP | Вых параллельного запрета | 28 | INS0 | Вх микрокоманды, 0-разряд |
| 9 | RQINR | Вых запроса прерывания | 29 | C | Вх тактовый |
| 10 | +5V | Выв питания | 30 | 0V | Выв общий |
| 11 | SA2 | 2-направленный выв состояния, 2-разряд | 31 | INS1 | Вх микрокоманды, 1-разряд |
| 12 | SA1 | 2-направленный выв состояния, 1-разряд | 32 | INS2 | Вх микрокоманды, 2-разряд |
| 13 | SA0 | 2-направленный выв состояния, 0-разряд | 33 | INS3 | Вх микрокоманды, 3-разряд |
| 14 | OF | Вых переполнения | 34 | EINS | Вх разрешения микрокоманды |
| 15 | CR2 | Вых переноса в следующую группу | 35 | INR0 | Вх прерывания, 0-разряд |
| 16 | VEC2 | Вых вектора, 2-разряд | 36 | MK0 | 2-направленный выв маски, 0-разряд |
| 17 | VEC1 | Вых вектора, 1-разряд | 37 | INR1 | Вх прерывания, 1-разряд |
| 18 | VEC0 | Вых вектора, 0-разряд | 38 | MK1 | 2-направленный выв маски, 1-разряд |
| 19 | MK7 | 2-направленный выв маски, 7-разряд | 39 | INR2 | Вх прерывания, 2-разряд |
| 20 | INR7 | Вх прерывания, 7-разряд | 40 | MK2 | 2-направленный выв маски, 2-разряд |

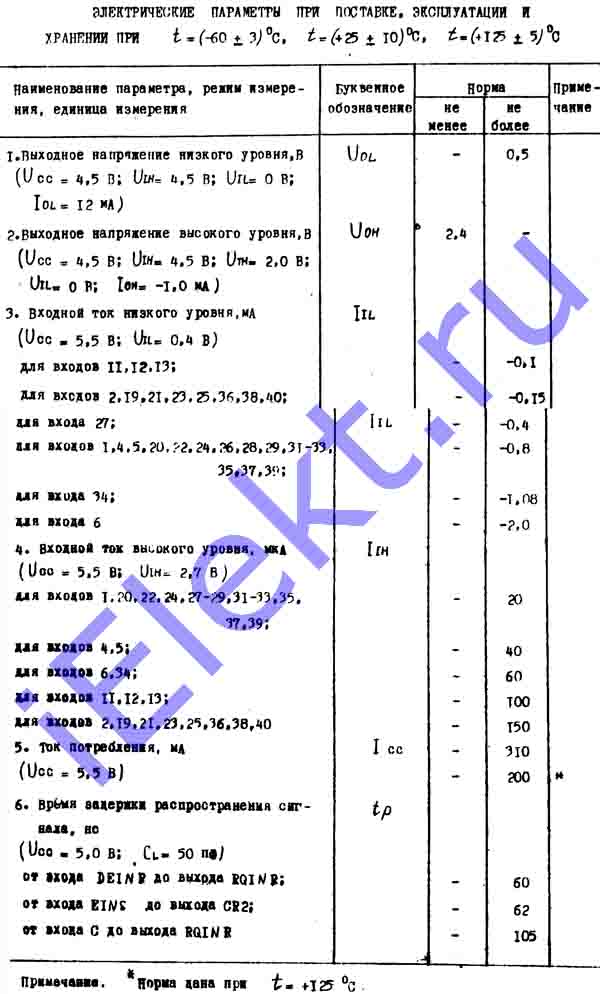

Электрические параметры при поставке, эксплуатации и хранении при t=(-60+-3), (+25+-10), (+125+-5)оС
| Наименование параметра, режим измерения, единица измерения | Буквенное обозначение |
Норма | |
| больше | меньше | ||
| 1. Вых напряжение низкого уровня, V (Ucc=4,5V; U IH=4,5V; U IL=0V; I OL=12mA) | U OL | - | 0,5 |
| 2. Вых напряжение высокого уровня, V (Ucc=4,5V; U TH=2,0V; U IH=4,5V; U IL=0V; I OH=-1mA) | U OH | 2,4 | - |
| 3. Вх ток низкого уровня, mA (Ucc=5,5V; U IL=0,4V): для вх 11, 12, 13 | I IL | - | -0,1 |
| для вх 2, 19, 21, 23, 25, 36, 38, 40 | - | -0,15 | |
| для вх 27 | - | -0,4 | |
| для вх 1, 4, 5, 20, 22, 24, 26, 28, 29, 31-33, 35, 37, 39 | - | -0,8 | |
| для вх 34 | - | -1,08 | |
| для вх 6 | - | -2,0 | |
| 4. Вх ток высокого уровня, uA (Ucc=5,5V; U IH=2,7V): для вх 1, 20, 22, 24, 27-29, 31-33, 35, 37, 39 | I IH | - | 20 |
| для вх 4, 5 | - | 40 | |
| для вх 6, 34 | - | 60 | |
| для вх 11, 12, 13 | - | 100 | |
| для вх 2, 19, 21, 23, 25, 36, 38, 40 | - | 150 | |
| 5. Ток потребления, mA (Ucc=5,5V) | I CC | - | 310 |
| - | 200* | ||
| 6. Время задержки распространения сигнала, ns (Ucc=5,0V, С L=50pF): от вх DINP до вых RQINR | tp | - | 60 |
| от вх EINS до вых CR2 | - | 62 | |
| от вх C до вых RQINR | 105 | ||

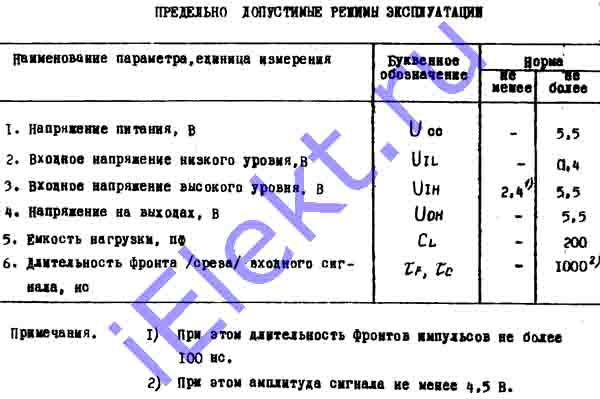

Предельные М1804ВН1 параметры
| Наименование параметра, единица измерения | Буквенное обозначение |
Норма | |
| больше | меньше | ||
| 1. Нпряжение питания, V | U CC | - | 5,5 |
| 2. Вх напряжение низкого уровня, V | U IL | - | 0,4 |
| 3. Вх напряжение высокого уровня, V | U IH | 2,4(1) | 5,5 |
| 4. Напряжение на выходах, V | U OH | - | 5,5 |
| 5. Емкость нагрузки, pF | C L | - | 200 |
| 6. Длительность фронта /среза/ вх сигнала, ns | t P, t C | - | 1000(2) |
1) При этом длительность фронта импульсов меньше 100ns.
2) При этом амплитуда сигнала М1804ВН1 больше 4,5V.
