174УП2 микросхемы полупроводниковой:

174УП2 — интегральная микросхема (артикулярное наименование в соответствии с ГОСТ)
микросхемы интегральные используются в РЭА в большой области применения в том числе в радиоаппаратуре УКВ и используется в радиовещательной технике с функционалом в качестве логарифмического усилителя. Микросхемы выполнены в керамометаллическом корпусе 201.16-15.
Маркировка наносится на металлической части корпуса. Климатическое исполнение микросхем УХЛ. Микросхема соответствует: 2) техническим условиям бК0.347.175-03ТУ.

Ссылки на технические материалы

ссылки на 174УП2 дополнительный материал:
карта фото схема выводов
значение выводов параметры предельные параметры
эксплуатация PDF страница


Знак завода изготовителя

знак завода изготовителя Дельта знак завода изготовителя Диск

Схема расположения выводов

схема расположения выводов

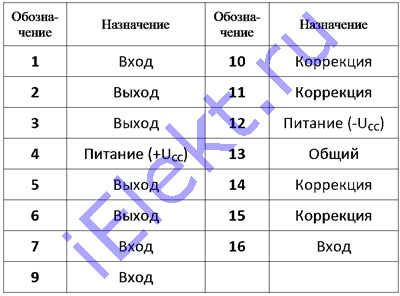

Назначение выводов

таблица 174УП2 назначения выводов:
Обозначение вывода Назначение выводов9 Обозначение вывода Назначение выводов
1 Вход 10 Коррекция
2 Выход 11 Коррекция
3 Выход 12 Питание (-Uсс)
4 Питание (+Uсс) 13 Общий
5 Выход 14 Коррекция
6 Выход 15 Коррекция
7 Вход 16 Вход
9 Вход

Основные электрические параметры при t=25+-10 градусов цельсия

таблица основные 174УП2 электрические параметры:
Наименование параметра, единица измерения Буквенное
обозначение
Норма Режим
измерения
Uсс, V
больше меньше
Выходное напряжение покоя, V U OQ - 6,50 +-6,60
Iпотр. от положительного ИП, mA Iсс1 - 23,0 +-6,60
Iпотр. от отрицательного ИП, mA Iсс2 - 11,0 +-6,60
Угол амплитудной характеристики, mV/декада S A 50,0 - +-5,40
Коэффиц. ослабл. усиления на верхней граничной частоте, dB a fH -3,0 - +-5,40
Входное сопротивление, Om RI 400,0 - +-6,60
Выходное сопротивление, Om RO 200,0 - +-6,60

Предельные 174УП2 параметры
